Актаком ASA-2301 - новая модель анализатора спектра!

11.07.2013

Линейка анализаторов спектра, выпускаемых под торговой маркой Актаком пополнилась новой моделью!

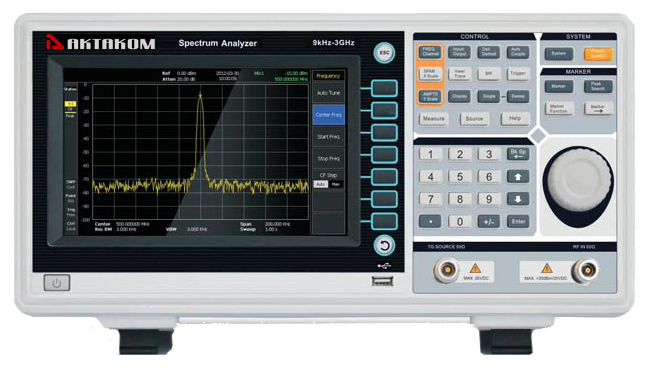

Представляем новый анализатор спектра Актаком ASA-2301.



Актаком ASA-2301 представляет собой универсальный и недорогой инструмент для частотного анализа сигналов и предназначен для работы в полосе частот от 9 кГц до 3 ГГц. Встроенный источник опорной частоты имеет высокую стабильность и точность (0,1 ppm). Прибор обладает низким уровнем фазовых шумов: до -95 дБн/Гц на отстройке 10 кГц.
В анализаторе спектра Актаком ASA-2301 имеется возможность установки фильтров ПЧ и видеофильтров в полосе от 1 Гц до 3 МГц с шагом 1-3-10. Особо хочется выделить, что значение среднего уровня собственных шумов (DANL) даже меньше, чем у моделей многих известных производителей анализаторов спектра данного класса и может достигать -160дБм (типичное значение, предусилитель включен, частота 10 МГц…2,5 ГГц).

Новый прибор имеет широкий диапазон измерения уровня, который составляет от DANL до +30 дБм. Для уменьшения воздействия мощных исследуемых сигналов в новом анализаторе спектра Актаком ASA-2301 предусмотрен встроенный аттенюатор с возможностью установки ослабления от 0...50 дБ с шагом 10 дБ.

Как и большинство современных анализаторов спектра новый прибор имеет возможность высокоточных курсорных и маркерных измерений, но набор встроенных измерительных возможностей, включенных в состав штатной поставки действительно поражает. Не платя денег за дополнительные опции пользователи получают в стандартном приборе следующие измерительные функции:

• Измерение мощности в канале

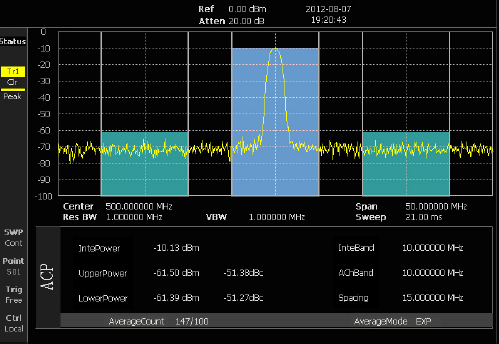

• Измерение мощности в соседних каналах


• Измерение пропускная способность канала
• Измерение гармонических искажений
• Измерение интермодуляционных искажений третьего порядка
• Измерение фазового шума
• и ряд других измерительных функций.

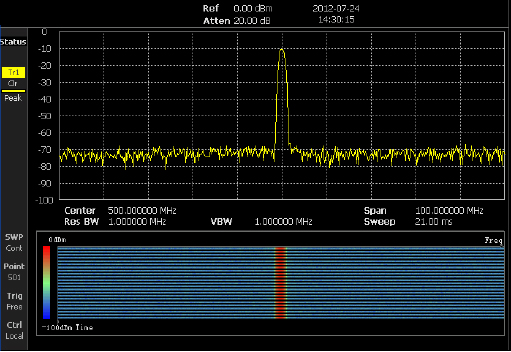

Кроме того, пользователь может выполнить представление спектра не только в графическом виде, но и в виде спектрограммы.



Встроенный набор детекторов анализатора спектра Актаком ASA-2301 включает в себя следующие типы: стандартный, пиковый положительный, пиковый отрицательный, выборка, среднеквадратический.
Кроме того, для измерения амплитудно-частотных и проходных характеристик, коэффициентов отражения и выполнения ряда других измерительных задач в приборе предусмотрен встроенный трекинг-генератор, работаюший в диапазоне частот от 5 МГц до 3 ГГц.

Сравнительная таблица, приведенная ниже, наглядно показывает основные преимущества Актаком ASA-2301 при сравнении с аналогами других известных производителей.

	Актаком ASA-2031	Agilent N9320B	R&S FS300	Advantest R3131A	Rigol DSA1030A	GW Instek GSP830
Диапазон частот	9кГц-3ГГц	9кГц-3ГГц	9кГц-3ГГц	9кГц-3ГГц	9кГц-3ГГц	9кГц-3ГГц
Полоса ПЧ	1Гц-3МГц	1Гц-1МГц	200Гц-1МГц	1кГц-1МГц	10Гц-1МГц	3кГц, 30кГц, 400кГц, 4МГц
Полоса пропускания	0Гц, 100Гц-3ГГц	0Гц, 100Гц-3ГГц	0Гц, 100Гц-3ГГц	0Гц, 50кГц-3ГГц	0Гц, 100Гц-3ГГц	0Гц, 2кГц-3ГГц
Фазовый шум	-95 дБн/Гц (отстройка 10кГц)	-88 дБн/Гц (отстройка 10кГц)	-90 дБн/Гц (отстройка 10кГц)	-100 дБн/Гц (отстройка 20кГц)	-88 дБн/Гц (отстройка 10кГц)	-80 дБн/Гц (отстройка 20кГц)
Макс. уровень входного сигнала	+30дБм	+30дБм	+33дБм	+20дБм	+30дБм	+20дБм
Средний уровень собственных шумов (DANL)	10 МГц…2,5 ГГц: -130дБм (тип. -140дБм) (без предусилителя; -148дБм (тип. -160дБм) (с предусилителем)	-130дБм (без предусилителя) -148dBm (с предусилителем)	-120дБм	-113дБм	с предусилителем 100кГц…10MГц: -103дБм 10MГц…2.5ГГц: -145дБм 2.5ГГц…3ГГц: -138дБм,	1MГц-15MГц: -135дБм 15MГц-1ГГц: -149дБм 1ГГц-3ГГц: -146дБм

Новый анализатор спектра Актаком ASA-2301 имеет коммуникационные интерфейсы USB, LAN и RS232 для дистанционного управления и передачи данных, возможность внешнего запуска и подключения внешнего источника опорной частоты.
Для отображения информации используется 8,5-дюймовый (800x480) цветной широкоэкранный жидкокристаллический дисплей, выполненный на тонкопленочных транзисторах.

Новый анализатор спектра Актаком ASA-2301 доступен к поставке со склада в Москве!

Ждем Ваших заказов!
