Новый высоковольтный дифференциальный пробник DP-16K

30.08.2019

Модельный ряд дифференциальных пробников для осциллографов пополнился новым высоковольтным пробником DP-16K.

Дифференциальные пробники предназначены для обеспечения безопасного измерения плавающего потенциала для всех моделей осциллографов оснащенных по входу разъемом BNC типа и обеспечивают надежную гальваническую развязку каналов прибора. При таком (дифференциальном) методе измерения пробники выполняют измерения не относительно земли, а измеряют разницу напряжения между двумя точками.

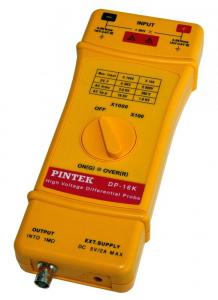

Дифференциальный пробник DP-16K предназначен для работы с высокими напряжениями до 16 кВ DC+ACпик (или 5650 Вскз) в полосе частот от 0 до 100 МГц. DP-16K имеет регулируемый аттенюатор с двумя положениями установки x 100 и x 1000. При этом он обеспечивает высокую точность (около 2%) измерения. В качестве источника питания DP-16K используется сетевой адаптер 5 В постоянного тока.
Дифференциальный пробник DP-16K имеет эргономичный корпус, компактные размеры (220х85х30 мм) и небольшой вес (около 450 грамм).

	DP-25	DP-30HS	DP-40LV	DP-50	DP-100	DP-150 Pro	DP-16K	DP-20K	DP-22Kpro
Рабочий диапазон	25 МГц	30 МГц	40 МГц	50 МГц	100 МГц	150 МГц	100 МГц	20 МГц	120 МГц
Макс. диф. напряжение	1 кВскз	23 Вскз	230 Вскз	3,5 кВскз	3,5 кВскз	8 кВскз	16 кВскз	20 кВскз	22 кВскз
Чувствительность	20 мВскз	1 мВскз	10 мВскз	100 мВскз	100 мВскз	10 мВскз	100 мВскз	300 мВскз	30 мВскз
Ослабление	20:1 50:1 100:1	1:1 2:1 10:1	10:1 20:1 100:1	100:1 200:1 500:1 1000:1	100:1 200:1 500:1 1000:1	100:1 200:1 500:1 1000:1	100:1 1000:1	300:1 600:1 1500:1 3000:1	30:1 100:1 300:1 1000:1 3000:1
