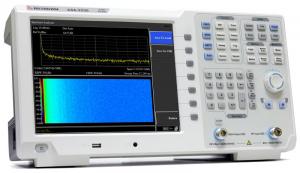

Бюджетный анализатор спектра Актаком ASA-2335 с рабочей частотой до 3,6 ГГц

24.12.2019

Линейка анализаторов спектра Актаком пополнилась новой моделью ASA-2335. Новая модель предназначена для анализа спектра в полосе частот от 9 кГц до 3,6 ГГц.

Несмотря на свою бюджетную цену, анализатор ASA-2335 обладает довольно мощными возможностями.

Кроме стандартных измерительных функций, таких как курсорные измерения и поисков пиков, в штатной поставке прибор имеет возможность выполнения следующих расширенных измерений мощности:

• Измерение мощности в канале
• Измерение мощности в смежных каналах
• Измерение занимаемой полосы частот

Среди штатных возможностей нового анализатора спектра стоит отметить наличие функции Годен/Не годен и режима демодуляции АМ/ЧМ.

Минимальное значение полосы пропускания RBW составляет 10 Гц, что обеспечивает неплохие возможности по определению двух сигналов с одинаковой амплитудой и имеющих близкие частоты.

Кроме того, новый анализатор спектра Актаком ASA-2335 может использоваться для предварительного тестирования на ЭМС на соответствие стандарту CISPR-16, благодаря наличию встроенных ЭМИ-фильтров (200 Гц, 9 кГц, 120 кГц и 1 МГц) и квазипикового детектора. Кроме квазипикового детектора ASA-2335 имеет следующие виды детекторов: нормальный, положительный пиковый, отрицательный пиковый, детектор выборок и среднеквадратический.

Для измерения S-параметров прибор снабжен встроенным трекинг-генератором с максимальной частотой соответствующей максимальной частоте анализатора спектра, т.е. 3,6 ГГц. Интересной особенностью прибора является наличие и радиочастотного генератора сигналов на полосу 35 МГц...3,6 ГГц

Анализатор спектра Актаком снабжен интерфейсами дистанционного управления LAN и USB, а также выходами на внешний монитор VGA и выходом демодулятора на наушники.
Большой цветной графический дисплей размером 26 см с разрешением 800х600 точек позволяет наглядно отображать исследуемый спектр, рабочие режимы и параметры, а также измеренные значения.

Основные технические характеристики:

• Средний уровень собственных шумов (DANL): -160 дБм/Гц (в полосе 1 МГц … 1 ГГц с включенным предусилителем)
• Встроенный предусилитель в стандартной поставке
• Низкий уровень фазовых шумов: -82 дБн/Гц при отстройке 10 кГц
• Диапазон измерений: от среднего уровня собственных шумов до +20 дБм
• Погрешность измерения амплитуды: ± 0,4 дБ (без п/у), ± 0,5 дБ (с п/у)
• Наилучшее разрешение ПЧ (RBW): 10 Гц ( от 10 Гц до 3 ГГц)
• Фильтры ЭМИ (200 Гц, 9 кГц, 120 кГц и 1 МГц) и квазипиковый детекотор
• Полоса пропускания видеофильтров: от 10 Гц до 3 МГц
• Трекинг генератор: от 100 кГц до 3,2 ГГц
• Генератор сигналов: от 35 МГц до 3,2 ГГц
• Большой графический цветной TFT ЖК, размер 10,4" (26 см)

Благодаря своей невысокой цене новый анализатор спектра Актаком ASA-2335 будет особенно полезен для организаций, имеющим небольшой бюджет, тестовым лабораториям и учебным учреждениям.
Следите за нашими новостями!
