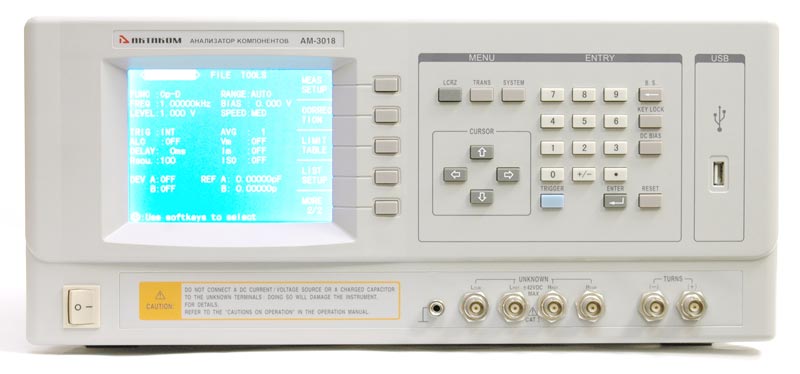

Новый мощный анализатор компонентов от АКТАКОМ: RLC-метр с расширенными возможностями измерений АМ-3018

Ассортимент RLC-метров АКТАКОМ пополнился новым мощным анализатором компонентов АМ-3018. Это цифровой RLC–метр высокой точности на базе моста с автобалансировкой с возможностью построения графиков и широким спектром измеряемых величин.

АМ-3018 предназначен для входного контроля компонентов, контроля качества изделий на производственной линии и лабораторных исследований в широком диапазоне частот от 20 Гц до 300 кГц с шагом 0.01 Гц при уровне сигнала от 5мВ до 2В и от 50мкА до 20мА. Возможность подключения через интерфейсы HANDLER, SCANER, GPIB и RS232C позволяет встроить прибор в автоматизированную измерительную систему, обмениваться данными с компьютером и сохранять результаты испытаний.




Тестовая частота: от 20Гц до 300кГц, шаг 10мГц, погрешность 0,01%.
Уровень сигнала (RMS):
- 5мВ-2В с разрешением 1мВ.
- 50мкА-20мА с разрешением 10мкА.
Выходное сопротивление: 30 Ом и 100 Ом (1±5%).
Внутреннее постоянное напряжение смещения: 0мВ; 1,5В; 2,0В.
Функция автоматического контроля уровня напряжения и тока (RMS):
- 0,01мВ-2В;
- 0.001 мкА-20 мА.
Измерение параметров трансформаторов:
- Емкость: 0,00001пФ-9,99999Ф.
- Индуктивность 0,00001мкГн-99,9999кГн.
- Сопротивление: 0,00001Ом-99,99МОм.
- Добротность: 0,01-99999,9.
- Тангенс угла диэлектрических потерь: 0,000001-9,99999.
- Фаза: -179,999˚-179,999˚.

- Коэффициент трансформации.
Базовая погрешность: 0,05%.
Скорость измерения:
- быстрая: 30 изм/сек;
- средняя: 10 изм/сек;
- медленная: 2 изм/сек.
Режимы выбора диапазонов: автоматический, ручной (Hold/Up/Down).
Режимы запуска: внутренний, ручной, внешний, по шине.
Режимы калибровки:

- открытая;

- короткозамкнутая;

- под нагрузкой.
Эквивалентные схемы:

- последовательная,

- параллельная.
Режимы измерений:
- по 10 точкам (качание), частота, уровень, постоянное напряжение смещения.
- анализ частотных характеристик с отображением кривых на экране.
Дополнительные измеряемые величины:
- реактивное сопротивление (X);
- комплексная проводимость Y (адмитанс);
- проводимость (G);
- реактивная проводимость (B).

Режим сортировки компонентов.
Функция развёртки списка измерений.
ЖК-дисплей: 320х240; 6 разрядов.
Встроенный компаратор: 10 ячеек сортировки, 9 пар основных пределов и 1 пара пределов вторичных параметров; вспомогательная ячейка.
Интерфейсы: RS232C; USB (для подключения внешних носителей); GPIB (Опция); HANDLER (Опция); SCANER (Опция).
Питание: 220В.
Габариты: 430х185х473 мм.
Масса: 13кг.
