Новый генератор сигналов специальной формы Актаком с сенсорным дисплеем!

14.12.2020

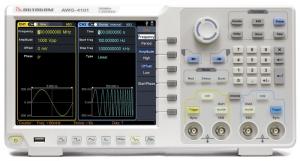

Представляем новый генератор сигналов специальной формы Актаком с сенсорным дисплеем AWG-4101 с максимальной частотой генерации 100 МГц.

С появлением новой модели, серия генераторов с сенсорным экраном Актаком стала состоять из четырех моделей: AWG-4085 (80 МГц), AWG-4101 (100 МГц), AWG-4165 (160 МГц) и AWG-4255 (250 МГц).
Данная серия приборов имеет следующие особенности:

• Технология цифрового синтеза
• Максимальная частота генерации до 250 МГц
• Высокая стабильность опорного генератора 1 ppm
• Наилучшее разрешение по частоте 1 мкГц
• Разрешение по вертикали 14 бит
• Низкий уровень фазовых шумов -110 дБн/Гц
• Максимальная длина точек, участвующих в формировании сигнала до 1 М
• 152 встроенные формы сигналов, распределенных по 6 группам
• Формирование сигналов произвольной формы
• Широкий спектр встроенных модуляций AM, FM, PM, FSK, 3FSK, 4FSK, PSK, OSK, ASK, BPSK, PWM.
• Функция свипирования и пакетный режим
• Встроенный генератор гармоник до 16 порядка
• 7-разрядный частотомер с диапазоном от 100 мГц до 200 МГц
• Поддержка управления SCPI-командами и LabVIEW

Модель		AWG-4255	AWG-4165	AWG-4101	AWG-4085
Кол. каналов		2
Макс. частота генерации		250 МГц	160 МГц	100 МГц	80 МГц
Частота дискретизации		1.25 Гвыб/с
Вертикальное разрешение		14 бит
Стандартные		Синусоидальный, прямоугольный, треугольный, импульсный, белый шум Гармоники
Специальная форма		Встроенные 152 формы сигнала Произвольная форма
Частотный диапазон	Синус	1 мкГц - 250 МГц	1 мкГц - 160 МГц	1 мкГц - 100 МГц	1 мкГц - 80 МГц
	Прямоугольн.	1 мкГц - 50 МГц		1 мкГц - 40 МГц	1 мкГц - 30 МГц
	Импульсный	1 мкГц ... 25 МГц
	Пилообразн.	1 мкГц ... 5 МГц
	Гармоники	1 мкГц - 125 МГц	1 мкГц - 80 МГц	1 мкГц - 50 МГц	1 мкГц - 40 МГц
	Шумовой	120 МГц (-3 дБ)
	Спец. форма	встроенные: 1 мкГц - 15 МГц произвольная: 1 мкГц - 50 МГц
Амплитуда (50 Ω)		1 мВп-п -10 Вп-п (≤ 40 МГц) 1 мВп-п -5 Вп-п (> 40 МГц ~ 80 МГц) 1 мВп-п -2,5 Вп-п (> 80 МГц ~ 120 МГц) 1 мВп-п -1 Вп-п (> 120 МГц ~ 250 МГц)
Тип дисплея		Сенсорный, ЖК, 8", 800 х 600
Интерфейс		USB device, USB host, LAN
Входы / Выходы		Частотомер, Вход внешней модуляции, Вход внешнего запуска, Вход / Выход опорного генератора
Питание		100...240 В АС скз, 45...65 Гц
Габаритные размеры		340 x 177 x 90 мм
Масса		2,5 кг
