Новый высокочувствительный дифференциальный пробник DP-60HS

15.07.2021

Дифференциальные пробники серии DP-xxx предназначены для обеспечения возможности безопасного измерения плавающего потенциала любыми моделями осциллографов, каналы которых, оснащены входными разъемами BNC типа. Данные пробники обеспечивают надежную гальваническую развязку каналов осциллографа. При таком (дифференциальном) методе измерения пробники выполняют измерения не относительно земли, а измеряют разницу напряжения между двумя точками

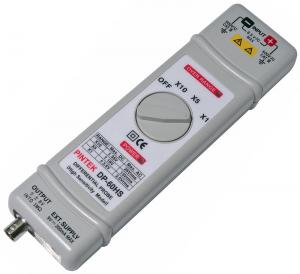

Модельный ряд дифференциальных пробников для цифровых осциллографов пополнился новой моделью DP-60HS. Пробник имеет частотный диапазон до 60 МГц и коэффициенты ослабления ×1, ×5, ×10, благодаря чему обеспечивается его высокая чувствительность от 1 мВ/дел. Максимальное значение дифференциального напряжения для пробника DP-60HS составляет 70 Вп-п .

Основные технические характеристики новой модели

• Дифференциальное напряжение (DC+ACпик): 70 Вп-п или 25 Вскз
• Полоса частот (-3 дБ): DC…60 МГц (×5, ×10), DC…30 МГц (×1)
• Точность: ±2%
• Максимальное общее входное напряжение между каждым входным разъемом и "землей" 600 Вскз
• Максимальное рабочее напряжение (DC+ACпик):
• <3,5 Вп-п для ×1 (≈2,5 Вскз)
• <17,5 Вп-п для ×5 (≈13 Вскз)
• <35 Вп-п для ×10 (≈25 Вскз)
• Аттенюатор: ×1, ×5, ×10
• Входной импеданс:
  дифференциальный – 1 МОм / 10 пФ
  разъем/земля – 0,5 МОм / 20 пФ
• Коэффициент подавления синфазного сигнала (CMRR)
• 60 Гц: > 80 дБ
• 100 Гц: > 60 дБ
• 1 МГц: > 50 дБ
• Максимальное выходное напряжение: ±4 В
• Время нарастания: 5,8 нс (×5, ×10), 7 нс (×1)
• Потребление максимальное: 120 мА

Новый дифференциальный пробник DP-60HS предлагается на замену снятой с производства модели DP-30HS

Теперь полный ассортимент дифференциальных пробников серии DP-xxx выглядит следующим образом

	DP-25	DP-60HS	DP-40LV	DP-50	DP-100	DP-08VF	DP-16VF	DP-16K	DP-20K	DP-22Kpro
Полоса	25 МГц	60 МГц	40 МГц	50 МГц	100 МГц	150 МГц	150 МГц	100 МГц	20 МГц	120 МГц
Макс. диф. напряжение	1 кВскз	24 Вскз	230 Вскз	3,5 кВскз	3,5 кВскз	280 Вскз	5650 Вскз	16 кВскз	20 кВскз	22 кВскз
Чувствительность	20 мВ/дел	1 мВ/дел	10 мВ/дел	100 мВ/дел	100 мВ/дел	10 мВ/дел	100 мВ/дел	100 мВ/дел	300 мВ/дел	30 мВ/дел
Ослабление	20:1 50:1 100:1	1:1 5:1 10:1	10:1 20:1 100:1	100:1 200:1 500:1 1000:1	100:1 200:1 500:1 1000:1	20:1 200:1	400:1 4000:1	100:1 1000:1	300:1 600:1 1500:1 3000:1	30:1 100:1 300:1 1000:1 3000:1

Все модели дифференциальных пробников серии DP-xxx доступны к поставке, большинство - со склада.
