Новая система пробников Tektronix с полосой пропускания 30 ГГц

25.02.2013

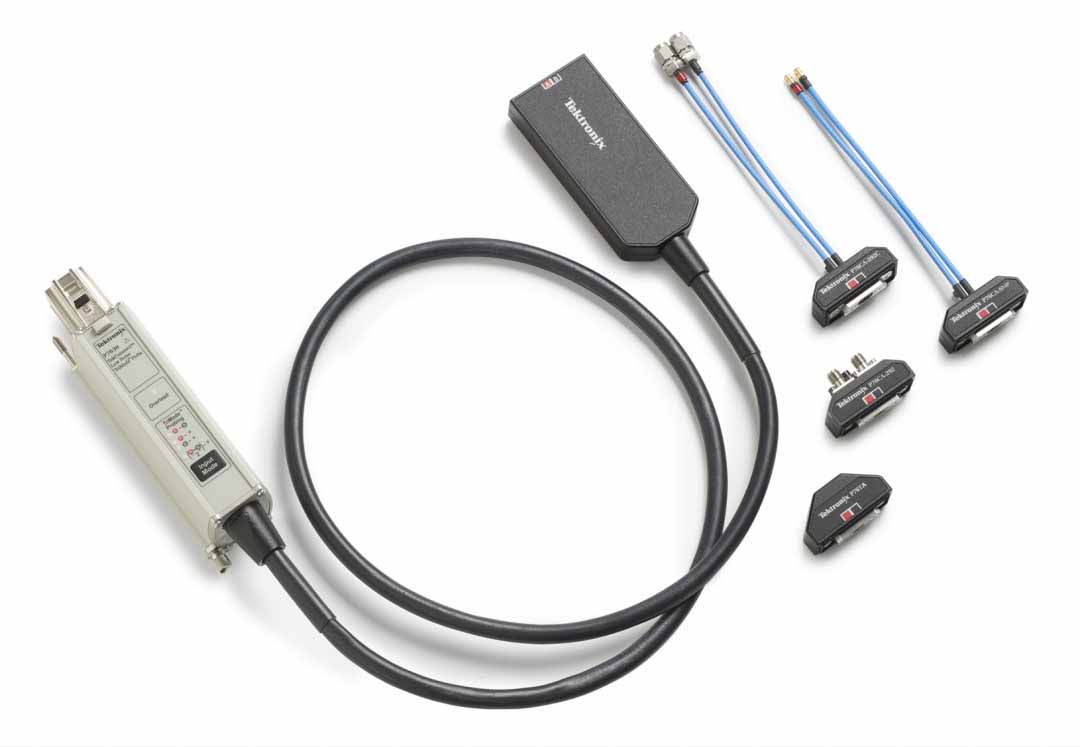

Компания Tektronix, Inc., ведущий производитель осциллографов, объявила о выпуске системы пробников с коаксиальными соединителями, обладающей самым низким в отрасли уровнем шума и самой широкой полосой пропускания 30 ГГц. Новая система пробников серии P7600 оборудована цифровыми фильтрами, индивидуальными для каждого пробника, которые улучшают характеристики и минимизируют уровень шума. При работе с осциллографами Tektronix DPO/DSA73304D пробники серии P7600 обеспечивают удобное подключение и высокое качество передачи высокоскоростных дифференциальных сигналов последовательных шин, таких как PCI Express.

Высокоскоростные последовательные шины используют дифференциальные сигналы, которые наиболее эффективно подаются на осциллографы с помощью представленных мини-коаксиальных дифференциальных пробников. Новая система пробников серии P7600 включает 2 коаксиальных разъема 2,92 мм для прямого подключения, которые преобразует входной дифференциальный сигнал в несимметричный сигнал для подачи на вход осциллографа. Это позволяет выполнять дифференциальные измерения в полосе до 30 ГГц по всем четырем каналам осциллографа DPO/DSA73304D.



Эффективное использование каналов осциллографа делает возможной одновременную регистрацию сигналов нескольких линий последовательной шины и/или регистрацию высокоскоростных данных с одновременным контролем других системных сигналов, таких как тактовая частота 100 МГц или трафик управления между ИС, например, по шине I2C. Кроме того, серия P7600 предлагает уникальную функцию TriModeTM, которая обеспечивает полную поддержку измерений дифференциальных высокоскоростных последовательных сигналов, а также независимые несимметричные измерения и прямые измерения синфазного сигнала без переключения пробника. Помимо этого, Tektronix предлагает лидирующие в отрасли паянные разъемы с полосой до 30 ГГц.

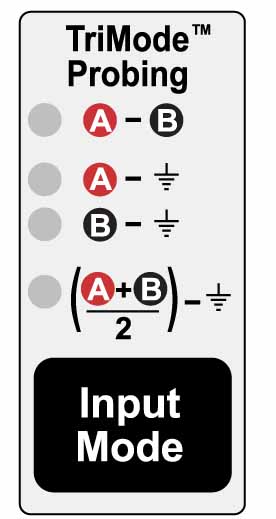

Использование пробников TriMode позволяет повысить уровень производительности за счет сокращения времени настройки стандартных тестов последовательных шин, таких как PCI Express, Serial Attached SCSI и Thunderbolt, для выполнения которых требуются как синфазные, так и дифференциальные измерения. Подключение пробников TriMode к тестируемому устройству происходит с помощью одного соединения. Переключение между дифференциальным [A-B], несимметричным [A-Земля, B-Земля], и синфазным [((A+B)/2)-Земля] режимами выполняется одним нажатием кнопки.



Для обеспечения равномерности АЧХ всего тракта подачи сигнала на осциллограф, новая система пробников TriMode серии P7600 использует индивидуальные S-параметры для каждого пробника. При подключении к осциллографу серии DSA/DPO70000D пробник передает эти данные на прибор, где они используются для настройки специального полосового цифрового фильтра. Применение индивидуальных фильтров для каждого пробника важно для расширения полосы пропускания, поскольку на частоте 30 ГГц даже незначительные отклонения параметров сигнального тракта могут привести к увеличению неравномерности АЧХ.

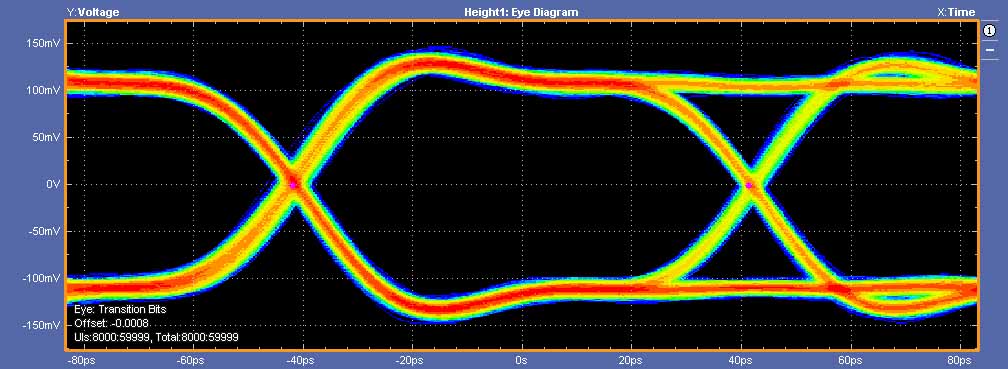

На рис. приведен скриншот сигнала 200 мВ 12 Гбит/сек измеренного с использованием P7630 и P76CA-292C



Приобрести новую систему пробников P7600 можно у официального дистрибьютора компаний Tektronix и Keithley на территории РФ - ЗАО НПП Эликс.
