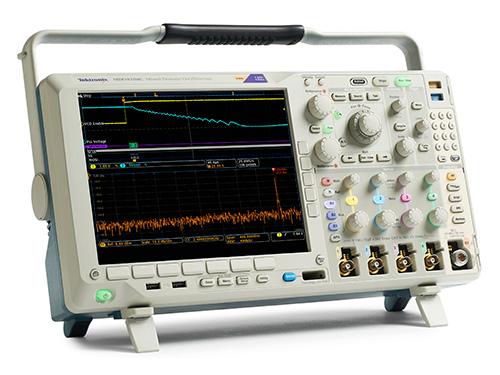

Tektronix расширяет ассортимент своих интегрированных инструментов комбинированным осциллографом MDO4000C

09.12.2015

Компания Tektronix, Inc., ведущий мировой производитель осциллографов, представила серию комбинированных осциллографов МDO4000C, сочетающих до шести инструментов, включая цифровой осциллограф, анализатор спектра, генератор сигналов, логический анализатор, анализатор протоколов и цифровой мультиметр, в одном корпусе.




Начиная с самого высокопроизводительного осциллографа, любой из приборов «6-в-1» от Tektronix инженеры могут со временем модернизировать для соответствия самым высоким требованиям и расширять функционал MDO4000C по мере появления такой необходимости и увеличения бюджета.

Как и предыдущая линейка MDO4000, устройства MDO4000C обеспечивают возможности синхронизированного просмотра аналоговых и цифровых и РЧ сигналов, что делает их идеальными средствами отладки для Интернета вещей (IoT) и многих других инженерных приложений.
Аналогично MDO3000 «6-в-1», представленному в прошлом году, функции осциллографа MDO4000C могут быть расширены с помощью дополнительных функций: анализатора спектра, генератора сигналов произвольной формы, логического анализатора и анализатора протоколов. Цифровой вольтметр (DVM) предоставляется бесплатно при условии регистрации продукта.

«Комбинированные приборы пользуются большой популярностью у наших клиентов, посколько позволяют выполнять большое количество отладочных и аналитических задач с помощью одного-единственного устройства. Это даёт возможность держать под должным контролем инженерные программы и быстрее выходить на рынок, - отметил Крис Витт (Chris Witt), генеральный директор по направлению комбинированных осциллографов Tektronix. - Повышенная производительность MDO4000C – который мы называем «6-в-1 плюс», - делает его оптимальным инструментом для решения сложных инженерных и конструкторских задач».

В качестве осциллографа, MDO4000C характеризуется увеличенной продолжительностью записи, высокой частотой семплирования и скоростью захвата, что позволяет выявлять самые трудноуловимые проблемы. По сравнению с комбинированным осциллографом MDO3000, новая модель отличается улучшением следующих эксплуатационных характеристик:

• Увеличенная производительность: 20 М точек, до 5 Гвыб на всех каналах, скорость захвата - >340 000 осциллограмм/с, и дисплей, увеличенный на 50%
• Анализатор спектра до 6 ГГц с повышенной производительностью и возможностью синхронного анализа сигнала во временной и частотной областях.
• Разрешающая способность логического анализатора по времени до 60,6 пс, возможность установки пороговых напряжений на каждый канал позволяет анализировать несколько различных цифровых протоколов
• Одновременный анализ до трёх протоколов с запуском на уровне до 500 Мб/с

По сравнению с отдельными приборами, MDO4000C позволяет экономить время, затрачиваемое на поиск и конфигурацию устройств, и обеспечивает первоклассные преимущества без снижения производительности. Кроме того, благодаря интеграции нескольких инструментов в одном корпусе, новинка отличается повышенной практичностью. К примеру, захват сигнала осциллографом с последующим изменением и выдачей его генератором сигналов произвольной формы облегчает процесс тестирования и выявления границ работоспособности различных устройств.
Экономия рабочего пространства и повышение эксплуатационной практичности входят в число основных задач MDO4000C.
При покупке или в процессе дальнейшей эксплуатации по желанию клиента устройство может быть дополнительно оснащено анализатором спектра с полосой пропускания 3ГГц (опция SA3) или 6 ГГц (опция SA6), генератором сигналов произвольной формы, 16 логическими каналами и поддержкой цифровых протоколов передачи данных, что позволяет подстраивать прибор под конкретные задачи и бюджет каждой лаборатории. Верхняя граница полосы пропускания осциллографа от 200 МГц до 1 ГГц также может быть со временем расширена.

Таким образом, линейка комбинированных осциллографов МDO4000C выглядит следующим образом

	MDO4024C	MDO4034C	MDO4054C	MDO4104C
Количество аналоговых каналов	4	4	4	4
Аналоговая полоса пропускания	200 МГц	300 МГц	500 МГц	1 ГГц
Время нарастания	1,75 нс	1 нс	700 пс	350 пс
Частота дискретизации (1 канал)	2,5 Гвыб/с	2,5 Гвыб/с	2,5 Гвыб/с	5 Гвыб/с
Частота дискретизации (2 канала)	2,5 Гвыб/с	2,5 Гвыб/с	2,5 Гвыб/с	5 Гвыб/с
Частота дискретизации (4 канала) без опции SA3 или SA6 c опцией SA3 или SA6	2,5 Гвыб/с 2,5 Гвыб/с	2,5 Гвыб/с 2,5 Гвыб/с	2,5 Гвыб/с 2,5 Гвыб/с	5 Гвыб/с 2,5 Гвыб/с
Глубина записи (1 канал)	20 М точек	20 М точек	20 М точек	20 М точек
Глубина записи (2 канала)	20 М точек	20 М точек	20 М точек	20 М точек
Глубина записи (4 канала)	20 М точек	20 М точек	20 М точек	20 М точек
Количество цифровых каналов (с опцией MDO4MSO)	16	16	16	16
Цифровой генератор сигналов (с опцией MDO4AFG)	1 канал, 50 МГц	1 канал, 50 МГц	1 канал, 50 МГц	1 канал, 50 МГц
Анализатор спектра  с опцией SA3 с опцией SA6	1 канал 9 кГц ~ 3 ГГц 9 кГц ~ 6 ГГц	1 канал 9 кГц ~ 3 ГГц 9 кГц ~ 6 ГГц	1 канал 9 кГц ~ 3 ГГц 9 кГц ~ 6 ГГц	1 канал 9 кГц ~ 3 ГГц 9 кГц ~ 6 ГГц
Анализатор протоколов (опции)	I2C, SPI, RS-232, UART, USB 2.0, Ethernet, CAN, LIN, FlexRay, MIL-STD-1553 и Audio
Цифровой мультиметр и частотомер (активируется по регистрации)	4 разряда /5 разрядов	4 разряда /5 разрядов	4 разряда /5 разрядов	4 разряда /5 разрядов

Приобрести цифровые осциллографы Tektronix MDO4000C можно у официального дистрибьютора компании Tektronix на территории РФ - ЗАО НПП Эликс.
Информация о поставщике:  Tektronix
