Как измерить малые значения сопротивления с помощью миллиомметра АКТАКОМ АМ-6000?

29.07.2016

Цифровой миллиомметр Актаком АМ-6000 предназначен для измерения малых значений активного сопротивления цепей и их элементов, в том числе сопротивления обмоток электродвигателей и трансформаторов и может использоваться при проведении наладочных, ремонтных работ и при лабораторных исследованиях.

Для проведения точных измерений малых значений сопротивления с помощью АМ-6000, и избежания влияния паразитных сопротивлений или сопротивления измерительных проводов, в приборе схемотехнически реализована четырехпроводная схема

На каждом поддиапазоне измерений используется свое значение тока тестирования I_s, который протекает от разъема Т₂ к разъему Т₁. Этот же ток протекает и через измеряемое сопротивление (резистор) R. Прибором измеряется напряжение V_x на разъемах П₁ и П₂, которое равно:

V_x=I_s * R_x.

В соответствии со значением V_x прибор автоматически рассчитывает значение неизвестного сопротивления R_x:

R_x=V_x/I_s

Таким образом, на измеренное значение сопротивления между разъемами П₁ и П₂ не влияет паразитное сопротивление измерительных проводов.

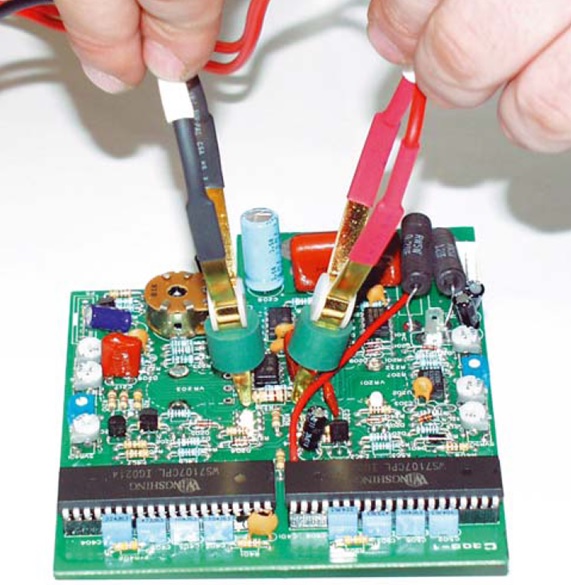

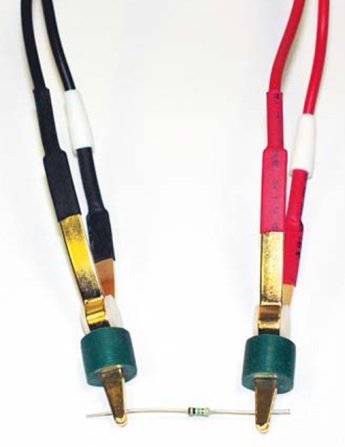

Для измерения сопротивления резисторов необходимо подключить зажимы измерительных проводов к тестируемому сопротивлению, как показано на рис 1, а для измерения сопротивления участка цепи на плате подключить зажимы, как показано на рис 2.

Подробные технические характеристики миллиомметра Актаком АМ-6000 можно посмотреть по данной ссылке.
