Описание на генераторы сигналов произвольной формы R&S®HMF

23.03.2018

На нашем сайте опубликованы полные описания на генераторы сигналов произвольной формы Rohde&Schwarz серии HMF25xx

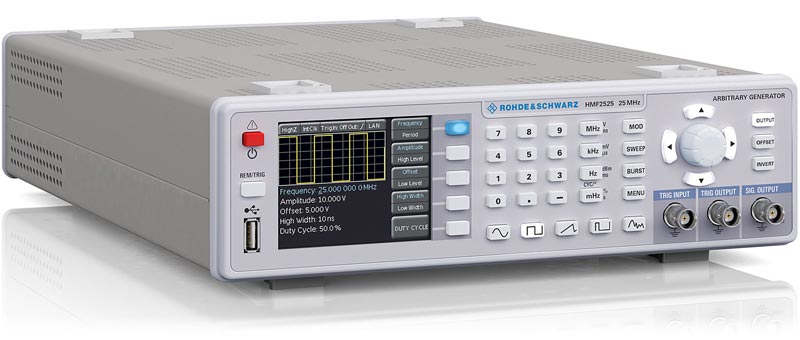

Генератор сигналов произвольной формы Rohde & Schwarz HMF2525 и HMF2550 предоставляют пользователю не только полный набор стандартных форм сигналов, но и многообразие сигналов произвольной формы. Проводя испытания на реалистичных сигналах, можно убедиться, что испытуемые устройства правильно работают с сигналами, которые встречаются в реальных условиях.

Основные свойства

• Частотный диапазон от 10 мкГц до 25 МГц (HMF2525) или 50 МГц (HMF2550);
• Выходное напряжение от 5 мВ до 10 Впик-пик;
• Разрядность 14 бит;
• Низкий уровень фазового шума до -115 дБн/Гц при отстройке 10 кГц;
• Стандартные формы: синус, прямоугольный, импульсный, пилообразный (положительный/отрицательный);
• Предустановленные сигналы специальной формы: треугольный, шум (белый и розовый!), кардиосигнал, экспонента (нарастающая спадающая);
• Сигналы произвольной формы могут быть сформированы через ПО;
• Виды модуляции: АМ, ЧМ, ФМ, ШИМ, ЧМн;
• Режим качания частоты (свипирование);
• Пакетный режим ;
• Графическое отображение устанавливаемых параметров;
• Цветной TFT дисплей;
• Интерфейсы дистанционного управления USB/RS-232 (штатно); LAN/USB и GPIB - опционально.

Генераторы сигналов произвольной формы Rohde & Schwarz HMF2525 и HMF2550 включены в Государственный Реестр средств измерений за номером 49643-12.
Срок действия свидетельства до 22.03.22.
