Планшетные осциллографы Актаком ADS-44xx со склада

24.06.2024

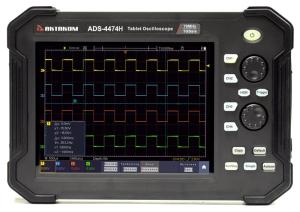

С нашего склада можно приобрести двух- и четырехканальные планшетных осциллографов Актаком серии ADS-44xx следующих модификаций: ADS-4472 и ADS-4474 (70 МГц), ADS-4482 и ADS-4484 (100 МГц), ADS-4492 и ADS-4492H (120 МГц).

Среди основных возможностей планшетных осциллографов Актаком серии ADS-44xx можно выделить:

• Полоса пропускания от 70 до 120 МГц
• Разрешение по вертикали 8/12/14 бит (для моделей с индексом «H»)
• 2 или 4 аналоговых канала
• Сенсорный тачскрин дисплей 8" (800х600) с управлением жестами
• Глубина записи до 40 миллионов точек
• Расширенная системы синхронизации. До 13 типов запуска в стандартной комплектации
• Встроенный анализатор протоколов UART, I²C, SPI, CAN
• Встроенный 4½ разрядный мультиметр (для двухканальных моделей)
• Частотомер 6 разрядов
• Ударопрочный хольстер
• Широкий выбор интерфейсов
• Поддержка SCPI, LabVIEW
• Аккумуляторная батарея большой емкости 8000 мА·ч

Серия планшетных осциллографов Актаком ADS-44xx представлена приборами со следующими характеристиками:

Параметр/Модель	ADS-4472		ADS-4472H		ADS-4474	ADS-4474H	ADS-4482	ADS-4482H	ADS-4484	ADS-4484H	ADS-4492	ADS-4492H
Количество каналов	2				4		2		4		2
Полоса пропускания	70 МГц				70 МГц		100 МГц		100 МГц		120 МГц
Макс. частота дискретизации	1 Гвыб/с
Разрешение по вертикали	8 бит		8/12/14 бит		8	8/12/14 бит	8 бит	8/12/14 бит	8 бит	8/12/14 бит	8 бит	8/12/14 бит
Макс. скорость захвата	45 000 осц/сек
Макс. память	40 М точек
Горизонтальная развертка	2 нс/дел…1000 с/дел
Вертикальное отклонение	1 мВ/дел…10 В/дел
Тип запуска	Фронт, импульс, видео, скорость нарастания, задержка, лог. шаблон, N фронт, рант UART, I²C, SPI, CAN, LIN, MIL-1553B, ARINC429
Анализ протоколов	UART, I²C, SPI, CAN, LIN

Двух- и четырехканальные модели планшетных осциллографов Актаком серии ADS-44xx отличаются не только количеством аналоговых каналов, но и тем, что в двухканальных моделях имеется полнофункциональный мультиметр с разрешением 4½ разряда.

Параметр	Диапазоны	Точность
Постоянное напряжение	20 мВ / 200 мВ / 2 В / 20 В / 200 В / 1000 В	±0,3%
Переменное напряжение	20 мВ / 200 мВ / 2 В / 20 В / 200 В / 750 В	±0,8%
Постоянный ток	10 А	±2,0%
Переменный ток	10 А	±2,5%
Сопротивление	200 Ом / 2 кОм ~ 2 МОм / 20 МОм / 100 МОм	±0,5%
Емкость	2 нФ ~ 20 мФ	±4,0%
Тест диодов	0 В ~ 2 В
Неразрывность цепи	<50 Ом звуковой сигнал

Ждем Ваших заказов!
