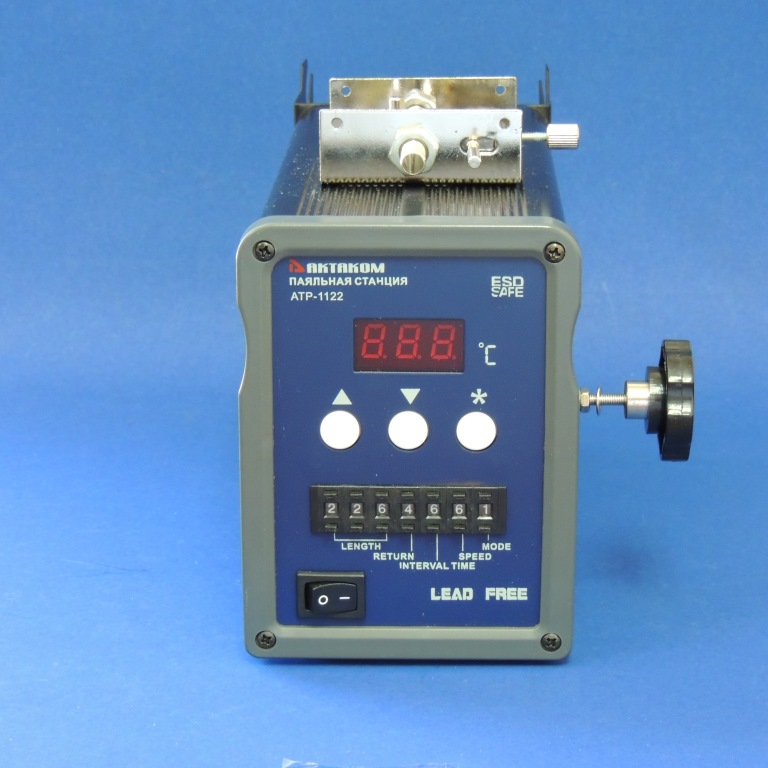

Индукционная паяльная станция АКТАКОМ АТР-1122 удовлетворяет требованиям бессвинцовой пайки и гарантированно обеспечивает высокое качество традиционной пайки. В индукционной паяльной станции АТР-1122 обеспечивается сверхбыстрый нагрев наконечника паяльника переменным магнитным полем, а также невероятно высокая скорость восстановления температуры: в момент касания платы температура наконечника падает, магнитные свойства материала мгновенно восстанавливаются, и наконечник мгновенно начинает поглощать энергию из магнитного поля, стремясь удержать температуру в точке Кюри. Ещё одним преимуществом индукционной паяльной станции является предотвращение теплопотерь, поскольку нагреву подвергается сам наконечник, а не нагревательный элемент, как в традиционных паяльных станциях с керамическим нагревателем. Интересной особенностью АТР-1122 является возможность автоматической подачи припоя.
Особенности индукционной паяльной станции АКТАКОМ АТР-1122
«интеллектуальный» способ пайки: мощность паяльника изменяется в зависимости от теплоемкости контакта и площади пайки
точное поддержание температуры пайки: сенсорный датчик температуры находится на конце жала паяльника
длительный срок службы наконечника: пониженная температура жала паяльника вне пайки позволяет уменьшить выгорание жала и увеличить его срок службы
отсутствие необходимости калибровки станции: индукционный паяльник не может поддерживать иную температуру, чем температура точки Кюри
возможность блокировки заданного температурного режима
ручной и 9 автоматических режимов подачи припоя
цифровой индикатор и микропроцессорное управление температурой позволяет легко контролировать процесс пайки
антистатическая (ESD) защита
возможность применения при бессвинцовой технологии пайки
Технические характеристики
Напряжение питания 36 В/400 кГц
Диапазон температур 200...420 °С
Потребляемая мощность (max) 90 Вт
Скорость подачи припоя 2,7...27 мм/с
Скорость подачи устанавливается цифровым переключателем SPEED. Нажмите "+" (или "-") на переключателе и цифра увеличится (или уменьшится) на единицу. Цифра от 0 до 9 обозначает скорость в диапазоне 2,7 мм/с...27 мм/с шагом 2,7 мм/с.
Интервал времени подачи припоя 0...2,7 с
Интервал времени между подачами припоя устанавливается при выборе авто режима (MODE=3..9) переключателем INTERVAL TIME. Цифра от 0 до 9 обозначает временной интервал от 0 до 2,7 с с шагом 0,3 с.
Длина подачи припоя 0...150 мм
Длина подачи устанавливается на цифровом переключателе LENGTH цифрами от 001 до 999, соответственно от 0,15 мм до 150 мм с шагом 0,15 мм.
Диаметр подаваемого припоя 0,6/0,8/1,0/1,2 мм
Автоматичекая подача припоя: 9 режимов
Режим подачи припоя задается нажатием кнопок на цифровом переключателе MODE. 0 – ручная подача (припой подается только когда педаль нажата), 1 – однократная автоподача … 9 – девятикратная автоподача. После каждой подачи происходит обратное движение проволочного припоя. Время обратного движения припоя задается нажатием кнопок цифрового переключателя RETURN. Цифра от 0 до 9 обозначает интервал от 0 до 0,9 секунды с шагом 0,1 с.
Масса катушки припоя не более 1 кг
Габариты в упаковочной таре 265х280х330 мм, вес 5,3 кг.
Как выполнить калибровку температуры нагрева паяльной станции АКТАКОМ АТР-1122?
Паяльная станция должна быть откалибрована после замены нагревательного элемента или наконечника. Паяльная станция АКТАКОМ АТР-1122 принимает режим цифровой калибровки и ввод измененного значения происходит путем нажатия кнопки, что делает регулировку простой и быстрой.
Калибровка с использованием термометра:
Установите температуру паяльной станции до конкретного значения.
Когда температура стабилизировалась, измерьте температуру наконечника термометром и запишите.
Если станция заблокирована паролем, введите его.
Нажмите кнопку "*" и, не отпуская, нажмите кнопки "▲" и "▼" одновременно, паяльная станция войдет в режим калибровки температуры и на ЖК дисплее появится "Cal Temp".
Индикатор левой цифры (значение сотен) начнет мигать. Нажмите кнопку "▲" или "▼" для выбора значения. После выбора нажмите кнопку "*".
Аналогично проводится установка значений десятков и единиц. Процедура калибровки завершена.
Как настроить подачу припоя в паяльных станциях АКТАКОМ АТР-1115 и АТР-1122?
Переключатель режима на отметке 0. Включите источник питания, включится лампочка показателя температуры. Нажмите на педаль включения или на красную кнопку включения, паяльная станция включится. Затем отпустите педаль, поставив её в прежнее положение, и работа прекратится.
Автоматическая настройка: (Режим переключателя установлен в диапазоне от 1 до 9)
Включите источник питания. Устройство будет работать в соответствии с установленными параметрами при нажатии на педаль включения или красной кнопки включения только один раз. Все функции в рабочем состоянии.
Регулировка скорости подачи, длины подачи, интервала подачи, режим подачи осуществляется кнопками "+" или "-" на переключателе SPEED, LENGTH, INTERVAL TIME, MODE, RETURN.
Установка давления подачи припоя. Если проволочный припой не подаётся автоматически из-за недостаточного давления в механизме подачи, вы можете его отрегулировать Винтом регулировки Давления, расположенного в верхней части устройства подачи. Для увеличения давления подачи поверните его по часовой стрелке. Если проволочный припой сминается из-за слишком сильного давления подачи, вы можете выполнить регулировку, повернув винт регулировки давления против часовой стрелки.
Как сменить пароль у паяльной станции АКТАКОМ АТР-1122?
Изначально в памяти паяльной станции установлен пароль "000". При этом допускается свободное изменение установки температуры.
Выключите питание паяльной станции.
Одновременно нажмите и удерживайте нажатыми кнопки "▲" и "▼", затем включите питание паяльной станции.
Не отпускайте кнопки "▲" и "▼" пока на дисплее не появится символ "C", означающий режим ввода параметров.
Нажмите кнопку "*", на дисплее появится "---". Введите пароль.
Если на дисплее в течение двух секунд отображается текущая установка температуры, то паяльная станция находится в нормальном режиме работы. Это означает, что введен ошибочный пароль и изменение установки температуры невозможно.
Если на дисплее появится "OI", то это означает, что введен верный пароль. Приблизительно через 4 секунды паяльная станция перейдет в нормальный режим работы, и будет возможно изменение установки температуры.
Для изменения пароля необходимо при появлении на дисплее "OI" нажать "*". Появится "---". Кнопками "▲" и "▼" введите пароль аналогично установке температуры. Появится "---". Необходимо повторно ввести новый пароль. Новый пароль будет сохранен в памяти.
Если при повторном вводе пароля допущена ошибка, то на дисплее снова появится "---", и необходимо повторно ввести пароль.
Наконечники всех современных паяльников покрыты специальным никелиевым сплавом (реже цинковым) , предохраняющим наконечник от термической коррозии. Однако, такие наконечники требуют определенного ухода, иначе наконечник покрывается отложениями (припоя, флюса и проч.) и окислами, после чего не захватывает припой. Обычно, уход за наконечником паяльника описан в руководстве по эксплуатации и не представляет труда, необходимо только вовремя проводить определенные операции. Ниже приведен фрагмент руководства по эксплуатации по уходу за наконечником паяльника.
Осмотр и очистка наконечника
ВНИМАНИЕ: для удаления оксидной плёнки никогда не обрабатывайте наконечник напильником.
1. Установите температуру 250 °C.
2. После стабилизации температуры произведите очистку наконечника с помощью губки и проверьте его состояние.
3. Если на покрытой припоем части наконечника находится чёрная оксидная плёнка, нанесите новый припой (с флюсом), а затем протрите наконечник чистящей губкой. Повторите эту процедуру до полного удаления оксидной плёнки. Затем покройте наконечник свежим припоем, который защитит его от окисления и продлит, таким образом, срок службы.
4. Если наконечник деформирован или серьёзно разъеден, замените его новым.
Потеря наконечником способности удерживать припой
1. Почему такие наконечники не работают?
Если наконечник не смачивается припоем, его покрытие подвергается окислению, что нарушает эффективную теплопередачу.
2. Потеря способности удерживать припой может быть вызвана:
1) Хранением наконечника без покрытия припоем.
2) Нагревом наконечника до высоких температур.
3) Недостаточным расплавлением материала, окружающего наконечник при пайке.
4) Протиркой наконечника о грязную губку или ветошь. Для протирки всегда используйте чистую, увлажнённую губку без содержания серы.
5) Наличием посторонних примесей в припое, покрытии паяльника или на поверхностях, на которых производится пайка.
Восстановление работоспособности наконечника, который потерял способность удерживать припой
1. Выньте наконечник из паяльника и дайте ему охладиться.
2. Снимите налёт и оксидную плёнку с покрытой припоем области наконечника, используя абразивную пенополиуретановую ткань с зерном 80 грит или наждачной бумагой с зерном 100 грит.
3. Оберните трубчатый припой (диаметром 4>0.8 мм или более) вокруг оголившейся поверхности паяльника, вставьте наконечник в ручку, и включите питание.
Примечание: правильный уход за наконечниками позволяет избежать стекания с него оловянного покрытия!
Что означают сообщения об ошибках паяльной станции АКТАКОМ АТР-1122?
Станция не работает
Неисправен плавкий предохранитель. Определите и устраните причину выхода из строя предохранителя и замените его.
Причиной может быть короткое замыкание внутри паяльника, нагревательный элемент касается заземленных частей, перепутаны или закорочены подводящие проводники шнура паяльника, неисправен шнур питания. Замените новым.
Паяльник не нагревается. Дисплей отображает "S - E"
Возможно, повреждён шнур паяльника или датчик температуры.
ОСТОРОЖНО! Повреждённый шнур питания подлежит замене во избежание травмы или повреждения прибора.
Замену шнура производите у изготовителя, в уполномоченной сервисной службе или с помощью квалифицированного специалиста.
Наконечник не смачивается припоем
Температура наконечника паяльника слишком высокая. Установите правильно температуру. Проверьте состояние наконечника паяльника
Температура жала слишком низкая
Возможно, наконечник паяльника покрыт оксидной плёнкой — см. раздел "Использование и уход за наконечником паяльника" руководства по эксплуатации.
Нарушена калибровка паяльника — произведите калибровку
Дисплей отображает "H - E"
Отсутствует наконечник паяльника — установите наконечник в паяльник. Неисправен шнур паяльника или нагревательный элемент.
ОСТОРОЖНО! Повреждённый шнур питания подлежит замене во избежание травмы или повреждения прибора.
Замену шнура производите у изготовителя, в уполномоченной сервисной службе или с помощью квалифицированного специалиста.
Значение температуры отображается периодически
Попытка пайки слишком большого соединения — используйте более мощный паяльник или продолжайте паять. Неисправен шнур паяльника.
ОСТОРОЖНО! Повреждённый шнур питания подлежит замене во избежание травмы или повреждения прибора.
Замену шнура производите у изготовителя, в уполномоченной сервисной службе или с помощью квалифицированного специалиста.
Невозможно установить температуру
Кнопки на лицевой панели заблокированы — войдите в режим установки пароля. Если Вы забыли пароль, то снимите лицевую панель — см. раздел "Спецификация/паяльная станция" руководства по эксплуатации. Включите питание станции. Нажмите кнопку "D-S" на печатной плате (см. раздел "Спецификация/паяльная станция" руководства по эксплуатации). Будет установлен пароль "000". Соберите станцию в порядке обратном разборке.
Если при нормальном питании паяльника температура жала станет более чем на 80 °C ниже установленной температуры нагревателя, то показание на дисплее температуры начнёт мигать. Это предупреждение о возможных проблемах при пайке.
