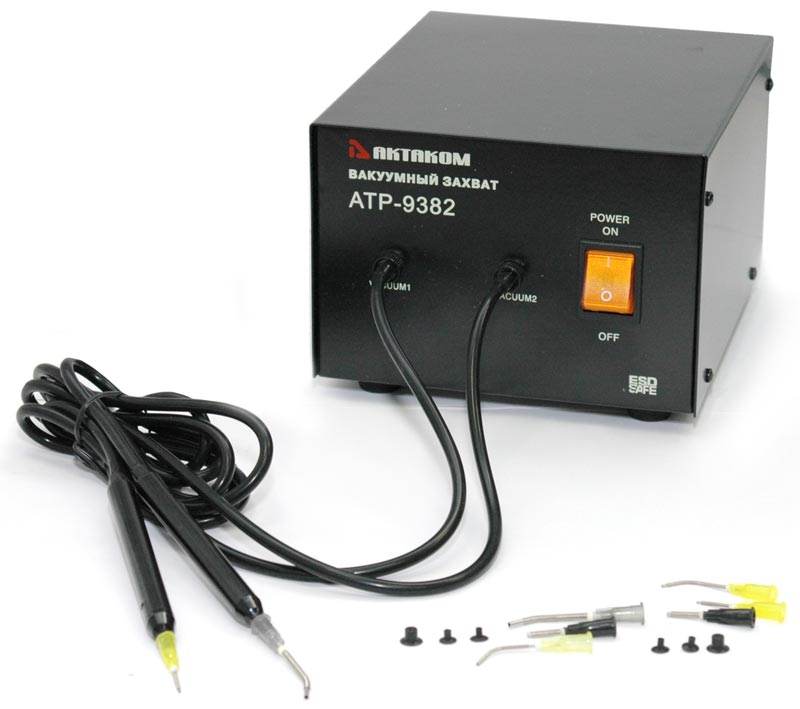

Вакуумный захват АТР-9382

Меры предосторожности

Перед началом работы, пожалуйста, проверьте, соответствует ли напряжение сети тому, которое установлено изготовителем.

1. Выберите подходящую насадку и присос в соответствии с типом и массой перемещаемого предмета.
2. Установите выбранную насадку на ручку захвата. Если необходимо, добавьте насадку-присос.
3. Вставьте вилку в розетку и включите устройство (при включении загорится индикатор).

Начало работы

1. Положите насадку или присос на предмет, который нужно переместить.
2. При работе с АКТАКОМ АТР-9381 нажмите на педаль, при работе с АКТАКОМ АТР-9382 закройте пальцем отверстие на ручке – мгновенно создастся разряжение, которое позволит захватить и удерживать электронный компонент.
3. Переместите захваченный предмет в нужное место и отпустите педаль или снимите палец с отверстия.
4. При работе с компонентами различных размеров используйте присосы или насадки с подходящими диаметрами.

При плохой работе насоса или при низкой мощности всасывания проверьте, правильно ли подключен воздушный шланг. В случае неисправности, закрепите воздушный шланг так, чтобы он не пропускал воздух.

Проверьте, не загрязнена ли губка фильтра, установленная в разъеме 1 (Рис.1 и Рис.2). Если губка фильтра грязная – замените ее. Для этого открутите гайку воздушного шланга, удалите губку фильтра из разъема 1 (Рис.1 и Рис.2), замените ее на новую и установите воздушный шланг обратно. Если причина не в фильтре, то, возможно, сломан насос. Если необходим ремонт, обратитесь в сервис-центр.

Рис.1 Разъем для подключения воздушного шланга АТР-9381

Рис. 2 Разъемы для подключения воздушных шлангов АТР-9382
