Двухканальная индукционная паяльная станция ASE-1203

Для паяльной станции Актаком ASE-1203 используется только один пароль, по умолчанию он “000”. Для запрета изменения температуры нужно изменить пароль, а затем выключить и включить прибор.

Вход в интерфейс изменения пароля:

1. Выключите прибор, а затем включите снова, удерживая кнопки ▲ и ▼.
2. Продолжайте удерживать кнопки ▲ и ▼ до тех пор, пока на экране не появится сообщение “\HD“.
3. О готовности к операциям с паролем прибор сообщает, показывая на экране CI.

Введите предыдущий пароль:

Нажмите кнопку ON/OFF, на экране отобразится “|-”H“, и левый разряд (сотни) начнёт мигать. Измените отображаемое значение кнопками ▲ и ▼. Введите пароль таким же образом, как задаётся температура. После окончания ввода пароля нажмите кнопку ON/OFF.

Пароль введён неправильно:

Возврат паяльной станции к обычному рабочему режиму после отображения в течение 2 секунд текущего заданного значения температуры говорит о том, что пароль введён с ошибкой, и изменить температуру нельзя.

Пароль введён правильно:

Сообщение QIB на экране говорит о том, что пароль введён правильно. Через примерно 4 секунды прибор возвращается в обычный рабочий режим, а значение температуры можно изменить.

Ввод нового пароля:

При отображении на экране сообщения QIB нажмите кнопку ON/OFF, и на экране будет показано приглашение для ввода нового пароля: I_____1. Кнопками ▲ и ▼ задайте новый пароль.

Повтор ввода нового пароля:

1. После ввода всех трёх разрядов нового пароля нажмите кнопку ON/OFF, и на экране снова появится приглашение для повторного ввода пароля: II_____1. Повторите ввод нового пароля.
2. Если в результате двух попыток был введён один и тот же пароль, нажатие кнопки ON/OFF со-хранит его в памяти прибора.
3. Если в результате двух попыток были введены разные пароли, нажатие кнопки ON/OFF снова отобразит на экране приглашение для ввода нового пароля: I_____1. Прибор будет предлагать ввести новый пароль до тех пор, пока результаты двух попыток не совпадут.

Примечание: В пароле можно использовать цифры от 0 до 9. Пароль одинаков для обоих блоков паяльной станции. После задания пароля на одном из них изменение параметров второго блока также блокируется.

Паяльник необходимо калибровать каждый раз после его замены, а также после замены нагревательного элемента или наконечника.

Для калибровки температуры необходим внешний термометр.

1. Задайте произвольное значение температуры для паяльника.
2. После стабилизации температуры измерьте температуру наконечника и запишите полученное значение.
3. Удерживая кнопки ▲ и ▼, нажмите кнопку ON/OFF, после чего прибор перейдёт в режим калибровки.
4. После этого значение температуры, отображаемое на экране, начнёт мигать. С помощью кнопок ▲ и ▼ введите значение, полученное с термометра, и завершите калибровку удержанием кнопки ON/OFF в течение 1 секунды.
5. Если после этого реальная температура всё ещё не соответствует заданной, калибровку можно повторить снова.
   • Для измерения температуры наконечника рекомендуется использовать игольчатый термометр.
   • Калибровка прибора невозможна без введения правильного пароля.

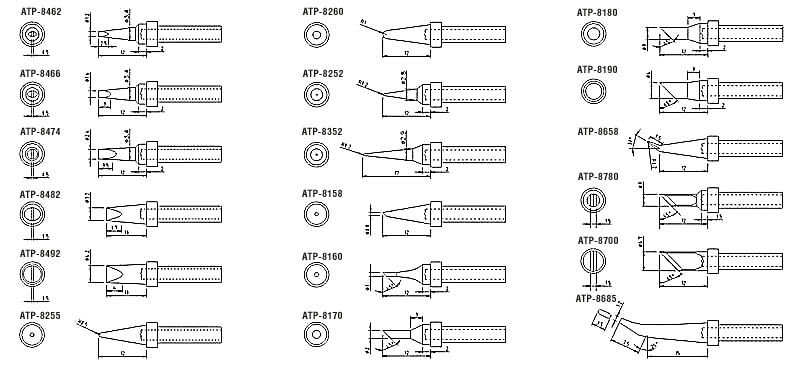

1. Для паяльной станции Актаком ASE-1203 выбирайте наконечник, который будет максимально полно соприкасаться с точкой пайки. Увеличение площади контакта приводит к улучшению теплопередачи и, таким образом, к ускорению пайки.
2. Выбирайте наконечник, который может хорошо подойти к точке пайки. Более короткими наконечниками можно совершать более точные движения. Длинные или изогнутые наконечники могут потребоваться для пайки на плотно заполненных печатных платах.

Наконечники всех современных паяльников покрыты специальным никелиевым сплавом (реже цинковым) , предохраняющим наконечник от термической коррозии. Однако, такие наконечники требуют определенного ухода, иначе наконечник покрывается отложениями (припоя, флюса и проч.) и окислами, после чего не захватывает припой. Обычно, уход за наконечником паяльника описан в руководстве по эксплуатации и не представляет труда, необходимо только вовремя проводить определенные операции. Ниже приведен фрагмент руководства по эксплуатации по уходу за наконечником паяльника.

Осмотр и очистка наконечника

ВНИМАНИЕ: для удаления оксидной плёнки никогда не обрабатывайте наконечник напильником.

1. Установите температуру 250 °C.

2. После стабилизации температуры произведите очистку наконечника с помощью губки и проверьте его состояние.

3. Если на покрытой припоем части наконечника находится чёрная оксидная плёнка, нанесите новый припой (с флюсом), а затем протрите наконечник чистящей губкой. Повторите эту процедуру до полного удаления оксидной плёнки. Затем покройте наконечник свежим припоем, который защитит его от окисления и продлит, таким образом, срок службы.

4. Если наконечник деформирован или серьёзно разъеден, замените его новым.

Потеря наконечником способности удерживать припой

1. Почему такие наконечники не работают?

Если наконечник не смачивается припоем, его покрытие подвергается окислению, что нарушает эффективную теплопередачу.

2. Потеря способности удерживать припой может быть вызвана:

1) Хранением наконечника без покрытия припоем.

2) Нагревом наконечника до высоких температур.

3) Недостаточным расплавлением материала, окружающего наконечник при пайке.

4) Протиркой наконечника о грязную губку или ветошь. Для протирки всегда используйте чистую, увлажнённую губку без содержания серы.

5) Наличием посторонних примесей в припое, покрытии паяльника или на поверхностях, на которых производится пайка.

Восстановление работоспособности наконечника, который потерял способность удерживать припой

1. Выньте наконечник из паяльника и дайте ему охладиться.

2. Снимите налёт и оксидную плёнку с покрытой припоем области наконечника, используя абразивную пенополиуретановую ткань с зерном 80 грит или наждачной бумагой с зерном 100 грит.

3. Оберните трубчатый припой (диаметром 4>0.8 мм или более) вокруг оголившейся поверхности паяльника, вставьте наконечник в ручку, и включите питание.

Примечание: правильный уход за наконечниками позволяет избежать стекания с него оловянного покрытия!
