Многофункциональная ремонтная паяльная станция ASE-4313

Наконечники всех современных паяльников покрыты специальным никелиевым сплавом (реже цинковым) , предохраняющим наконечник от термической коррозии. Однако, такие наконечники требуют определенного ухода, иначе наконечник покрывается отложениями (припоя, флюса и проч.) и окислами, после чего не захватывает припой. Обычно, уход за наконечником паяльника описан в руководстве по эксплуатации и не представляет труда, необходимо только вовремя проводить определенные операции. Ниже приведен фрагмент руководства по эксплуатации по уходу за наконечником паяльника.

Осмотр и очистка наконечника

ВНИМАНИЕ: для удаления оксидной плёнки никогда не обрабатывайте наконечник напильником.

1. Установите температуру 250 °C.

2. После стабилизации температуры произведите очистку наконечника с помощью губки и проверьте его состояние.

3. Если на покрытой припоем части наконечника находится чёрная оксидная плёнка, нанесите новый припой (с флюсом), а затем протрите наконечник чистящей губкой. Повторите эту процедуру до полного удаления оксидной плёнки. Затем покройте наконечник свежим припоем, который защитит его от окисления и продлит, таким образом, срок службы.

4. Если наконечник деформирован или серьёзно разъеден, замените его новым.

Потеря наконечником способности удерживать припой

1. Почему такие наконечники не работают?

Если наконечник не смачивается припоем, его покрытие подвергается окислению, что нарушает эффективную теплопередачу.

2. Потеря способности удерживать припой может быть вызвана:

1) Хранением наконечника без покрытия припоем.

2) Нагревом наконечника до высоких температур.

3) Недостаточным расплавлением материала, окружающего наконечник при пайке.

4) Протиркой наконечника о грязную губку или ветошь. Для протирки всегда используйте чистую, увлажнённую губку без содержания серы.

5) Наличием посторонних примесей в припое, покрытии паяльника или на поверхностях, на которых производится пайка.

Восстановление работоспособности наконечника, который потерял способность удерживать припой

1. Выньте наконечник из паяльника и дайте ему охладиться.

2. Снимите налёт и оксидную плёнку с покрытой припоем области наконечника, используя абразивную пенополиуретановую ткань с зерном 80 грит или наждачной бумагой с зерном 100 грит.

3. Оберните трубчатый припой (диаметром 4>0.8 мм или более) вокруг оголившейся поверхности паяльника, вставьте наконечник в ручку, и включите питание.

Примечание: правильный уход за наконечниками позволяет избежать стекания с него оловянного покрытия!

Меню

Вход в меню

1. Выключите питание прибора.

2. Зажмите одновременно кнопки INFO и VACUUM и включите питание. На экране сначала отобразится , а затем . Это означает, что прибор предлагает ввести пароль. Попасть в меню настроек можно только введя правильный пароль.

3. Введите пароль: кнопками TEMP▲ и TEMP▼ введите цифру в первом разряде, затем нажмите кнопку “VACCUM” для перехода ко второму разряду. Задав второй разряд, перейдите к третьему и задайте его.

4. На правильный ввод пароля даётся две попытки. После второй ошибки прибор переходит в рабочее состояние, но отображает на экране знак “ “ и не позволяет изменять время до автоматического отключения, температуру и интенсивность воздушного потока.

5. Если пароль введён верно, прибор переходит к меню, в котором также можно сменить пароль на другой.

Задание параметров

1. В приборе есть три подменю: “-1-”,“-2-”,“-3-”. Выбор подменю осуществляется кнопками TEMP▲ и TEMP▼. После выбора подменю нажмите кнопку VACUUM для входа в него.

2. Подменю “-1-” предназначено для перехода в рабочее состояние прибора после нажатия кнопки VACUUM.

3. Подменю “-2-” предназначено для настройки звукового сигнала (см. раздел 5.1.3).

4. Подменю “-3-” предназначено для задания пароля. После входа в него на экране отображается сообщение “ ” (см. раздел 5.1.4).

5. Для возврата в меню «-1-» после выбора параметра в подменю “-2-” или“-3-”, нажмите кнопку VACUUM.

Настройка звуковых сигналов

1. Для настройки звуковых сигнала нажмите кнопку TEMP▲ или TEMP▼, выберите “-2-” в меню, затем нажмите кнопку VACUUM. На экране отобразится “SP”.

2. Кнопкой TEMP▲ или TEMP▼ выберите значок динамика “ ”. Его отображение означает, что звуковой сигнал включен, его отсутствие – что звуковой сигнал выключен.

Задание пароля

1. Кнопками TEMP▲ и TEMP▼ выберите подменю “-3-” и нажмите кнопку VACUUM, после этого прибор предложит задать новый пароль и отобразит на экране сообщение “ ” с мигающим первым разрядом.

2. Кнопками TEMP▲ и TEMP▼ задайте первый разряд и нажмите кнопку VACUUM для подтверждения. Второй и третий разряды пароля задаются аналогичным образом. После задания последнего разряда прибор продолжит повторно ввести новый пароль для проверки.

3. При несовпадении результатов двух попыток ввода пароля нажатие кнопки VACUUM вернёт прибор в подменю “-1-”.

4. При совпадении результатов прибор принимает новый пароль, о чём сообщает текст “OK” на экране.

ВНИМАНИЕ:

– Изменение температуры возможно только после правильного ввода пароля (пароль по умолчанию – “000”).

– Температуру и интенсивность воздушного потока можно задать только в режиме отображения на экране информации только в одном из трёх блоков паяльной станции.

– Если в режимах “TOOL1”, “TOOL2” или “TOOL3” на экране отображается “-”, настройки прибора изменить нельзя.

– Если отключить питание прибора во время задания параметров, они не сохранятся в памяти.

Для задания параметров одного из блоков паяльной станции сначала включите его. О выключенном блоке сообщает знак «-» на экране. Чтобы включить блок, нажмите соответствующую ему кнопку TOOL1, TOOL2 или TOOL3. После этого прибор отобразит на экране состояние только выбранного вами блока и будет готов к заданию параметров (температуры, интенсивности воздушного потока и времени до автоматического отключения).

Для изменения температуры используйте кнопки TEMP▲ и TEMP▼, для интенсивности воздушного потока – кнопки AIR▲ и AIR▼.

Задание температуры

Нажатие кнопки TEMP▲ повышает температуру на 1 °С, нажатие кнопки TEMP▼ понижает температуру на 1 °С, при этом её изменение отображается на экране. Удержание кнопки TEMP▲ или TEMP▼ в течение одной секунды и более изменяет значение температуры быстро.

Регуляция воздушного потока

Нажмите кнопку TOOL3, затем увеличивайте воздушный поток кнопкой AIR▲ или уменьшайте кнопкой AIR▼, при этом интенсивность воздушного потока будет отображаться на экране. Удержание кнопки “AIR▲ или AIR▼ в течение одной секунды и более изменяет интенсивность воздушного потока быстро.

Автоматическое отключение

1. Для задания времени до отключения монтажного блока можно изменять в диапазоне от 00 до 99 минут: нажмите кнопку TOOL1, затем, удерживая кнопку INFO, изменяйте время кнопками TEMP▲ и TEMP▼. Значение “--” означает, что паяльник не будет отключаться автоматически, а значение “00” – что паяльник будет отключаться сразу при попадании в держатель. Значения в диапазоне “01~99” означают, что паяльник отключится через указанное время простоя.

2. Время до отключения демонтажного блока: нажмите кнопку TOOL2, затем по аналогии с монтажным блоком.

3. Время до отключения блока термофена можно изменять в диапазоне от 0 до 999 секунд: нажмите кнопку TOOL3, затем по аналогии с монтажным блоком. Значение “---” означает, что блок термофена не будет отключаться автоматически, а значения в диапазоне “001~999” – что блок термофена отключится через указанное время простоя.

Включение после бездействия

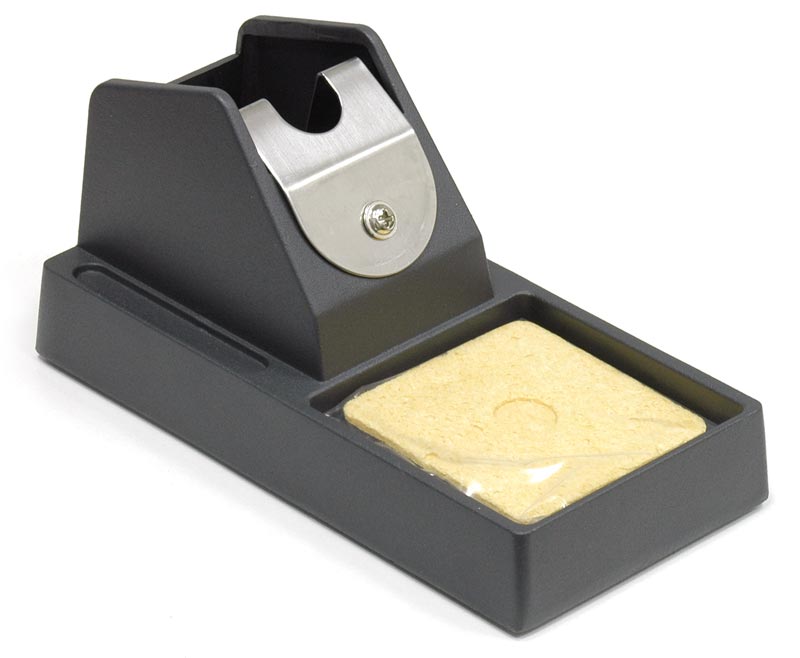

1. Для включения монтажного паяльника возьмите его из держателя. Паяльник готов к работе

2. Для включения демонтажного паяльника возьмите его и нажмите на красный переключатель на нём.

3. Для включение блока поверхностного монтажа возьмите термофен в руку и нажмите кнопку TOOL3.

ВНИМАНИЕ: Перед началом работы заземлите прибор. Один конец заземляющего провода подключается к заземляющему разъёму на задней поверхности прибора, а другой – к заземлению. После подключения заземления включите прибор.

1. Экран прибора отображает рабочие состояния всех трёх приборов одновременно, также можно отображать состояние только одного инструмента. На рисунке ниже показаны состояния бездействия для всех трёх инструментов.

2. Нажатие одной из кнопок TOOL1, TOOL2, TOOL3 переключает в режим отображения состояния только соответствующего инструмента. Если после этого не нажимать никаких кнопок, прибор вернётся к обычному режиму отображения состояния всех трёх инструментов сразу примерно через 5 секунд.

3. Кнопка TOOL1 включает отображение состояния монтажного паяльника. На экране отображается сообщение “SET” и заданная температура.

4. Кнопка TOOL2 включает отображение состояния демонтажного паяльника. На экране отображается сообщение “SET” и заданная температура.

5. Кнопка TOOL3 включает отображение состояния термофена для поверхностного монтажа. На экране отображается сообщение “SET” и заданная температура.

6. Во время отображения на экране состояния только одного инструмента его можно включить или выключить с помощью соответствующей кнопки TOOL. Если инструмент отключен, на экране отображается “-”, и параметры изменять нельзя.

1. Включение паяльника: сообщение “-” на экране в области состояния паяльника означает, что он выключен. Для включения паяльника из этого режима удерживайте кнопку TOOL1 в течение 5 секунд. При включении паяльника на экране появится “ON”.

2. При включении или выходе из состояния автоотключения паяльник начинает нагреваться, и загорается индикатор “ ”. После стабилизации температуры этот индикатор начинает мигать. Если не использовать паяльник в течение 40 минут, паяльник выключится полностью.

3. Выключение паяльника вручную: удерживайте кнопку TOOL1 в течение 5 секунд. На экране появится сообщение “OFF”, а затем “-”.

4. Настройка температуры паяльной станции защищается паролем (пароль по умолчанию – “000”).

5. Нажмите кнопку TOOL1, затем задайте температуру.

Выбор подходящего наконечника

1. Выбор правильного наконечника увеличивает площадь соприкосновения между наконечником и паяным соединением, что позволяет передавать тепло более эффективно и, таким образом, быстрее добиваться высококачественных соединений.

2. Более коротким наконечником можно работать точнее, а более длинным или изогнутым можно паять на плотно заполненных платах.

1. Включение демонтажного паяльника: сообщение “-” на экране в области состояния пистолета для отпайки означает, что он выключен. Для включения демонтажного паяльника из этого режима удерживайте кнопку TOOL2 в течение 5 секунд. При включении демонтажного паяльника на экране появится “ON”.

2. Повторное нажатие кнопки TOOL2 отключит демонтажный паяльник, на экране сначала отобразится сообщение “OFF”, а затем “-”.

3. Сообщение “---” на экране в области отображения информации о пистолете для отпайки означает, что этот инструмент находится в ждущем состоянии. При выходе из него демонтажный паяльник начинает нагреваться, включается индикатор “ ”. После достижения стабилизации температуры этот индикатор начинает мигать.

4. Нажмите кнопку TOOL2, затем задайте температуру для печатной платы согласно таблице:

5. Когда припой полностью расплавится, втяните его, нажав на курок демонтажного паяльника. После полного засасывания припоя охладите место соединения, чтобы остатки припоя на нём не расплавились снова.

6. Если оставшийся в месте соединения припой снова спаял компоненты, повторите операцию.

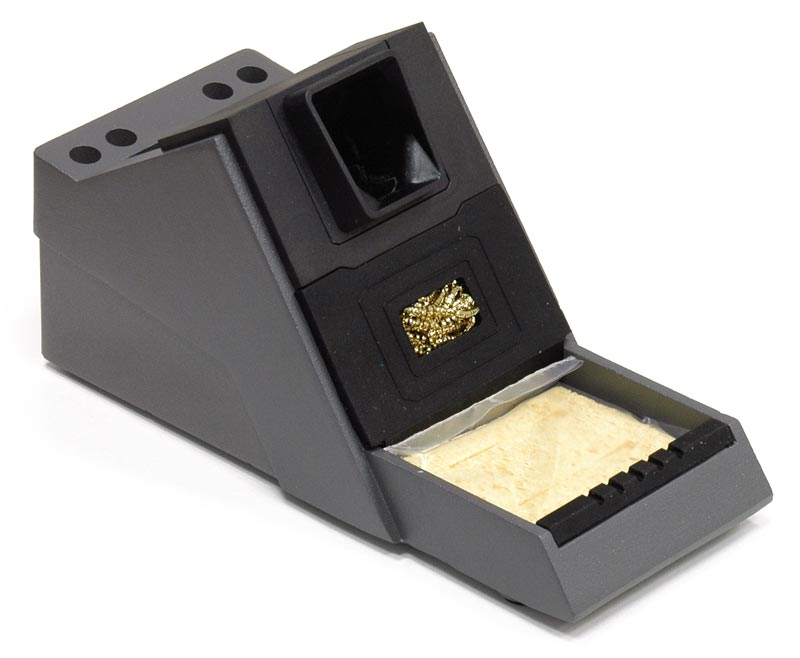

7. Следите за тем, чтобы покрытый припоем участок сопла блестел, для чего покройте его небольшим количеством припоя. Регулярно снимайте оксидную плёнку или старый припой с сопла при помощи губки.

ОСТОРОЖНО : Никогда не касайтесь соплом самой платы. Для проверки того, что расплавился весь припой, смотрите в отверстие и на заднюю поверхность печатной платы. Если это трудно, то попробуйте медленно перемещать проводник внутри сопла. Если это удаётся, то припой расплавлен. Никогда не тяните проводник с силой. Если он не движется легко, то это значит, что припой ещё не расплавился полностью.

Примечание:

– Для нормальной работы инструмента нужно постоянно извлекать попавший в него припой.

– Следите за тем, чтобы отверстие на конце сопла было открыто и не засорено.

– Нажмите на курок на пистолете и посмотрите на индикатор.

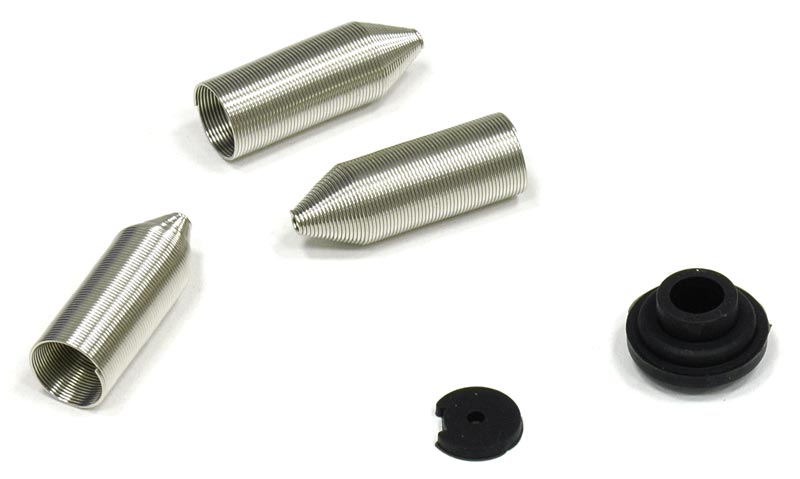

– Если индикатор красного цвета, нужно прочистить сопло и нагревательный элемент. Для этого откройте трубку с фильтрами и замените фильтры. Синий цвет индикатора означает, что очистка не требуется.

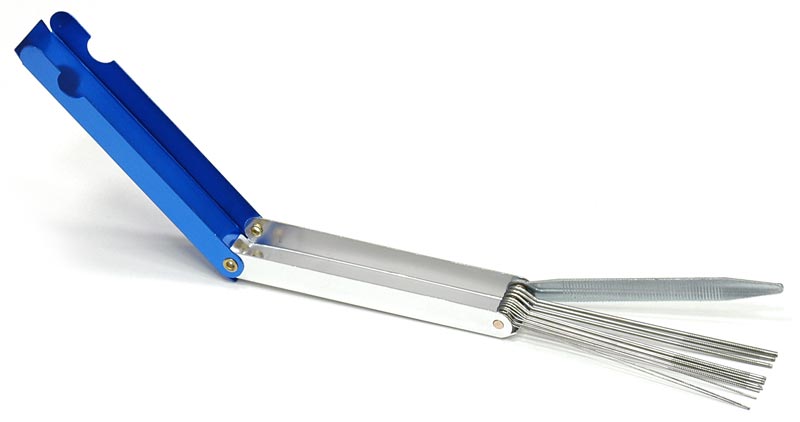

ОСТОРОЖНО : Индикатор выдаёт неверные сведения, если отверстие на сопле забито или припой в отверстии печатной платы не расплавился. Если всасывающая способность пистолета ухудшилась, нужно прочистить сопло и нагревательный элемент с помощью специальной шпильки.

Включение и выключение термофена

1. Сообщение “-” в области состояния термофена означает, что он отключен. Для включения инструмента из этого состояния удерживайте кнопку TOOL3 в течение 5 секунд, при этом на экране отобразится сообщение.

2. Автоматическое отключение и работа: сообщение “---” в области состояния термофена для поверхностного монтажа означает, что он находится в ждущем режиме. При выходе из этого состояния инструмент начинает прогреваться, и загорается индикатор “ ”. После стабилизации температуры этот индикатор начинает мигать.

3. Для выключения термофена удерживайте кнопку TOOL3 в течение 5 секунд. На экране появится сообщение “OFF”, а затем “-”. При выключении термофена, он начинает непрерывно продувать воздух, пока не снизит свою температуру ниже 100 °С.

Работа термофена для поверхностного монтажа

Примечание: Вакуумный захват сопло (присоска) термофена не работает, если в это время работает демонтажный блок.

1. Выберите подходящее сопло, установите его, положите инструмент в держатель. Также можно использовать режим автоматического нагрева (см. раздел «автоматический нагрев»).

2. Снимите термофен с держателя, включите его. Термофен включается с задержкой: через 8 секунд звучит звуковой сигнал, сообщая о скором окончании нагрева.

3. Поверните регулятор, расположенный в середине ручки, для выдвижения трубки в удобное положение. Установите подходящее для микросхемы вакуумный захват. Вакуумный захват (присоска) может работать независимо от выбора режимов TOOL1, TOOL2 или TOOL3.Чтобы отпаять микросхему, нажмите кнопку “VACCUM” для запуска насоса. Снимите микросхему с печатной платы. Снова нажмите кнопку VACCUM для выключения насоса. Если этого не сделать, он выключится автоматически через 3 минуты.

4. После завершения работы положите инструмент на держатель. Его температура снизится до 100 °С, а затем он перейдёт в ждущий режим.

ВНИМАНИЕ: Чтобы максимально увеличить срок жизни нагревательного элемента и максимально обезопасить микросхемы, используйте минимально возможную температуру.

Данная паяльная станция может работать с нагревателями плат, используя для этого специальный соединительный провод.

Один конец такого кабеля подключается к шестиконтакному разъёму на задней поверхности прибора, а другой – к нагревателю плат. Более подробная информация содержится в документации на такой нагреватель.

1. Калибровка температуры защищена паролем.

2. Калибровку температуры нужно проводить всякий раз после замены пистолета для отпаивания, сопла или нагревательного элемента. Для проведения калибровки нужно просто ввести цифровое значение температуры в прибор.

3. Для калибровки используйте точный термометр. Порядок действий таков:

Для выбранного инструмента задайте определённое значение температуры (например, 300 °С). После стабилизации температуры измерьте её с помощью термометра и запишите показание. В режиме отображения состояния только одного из инструментов нажмите TOOL1, TOOL2 или TOOL3 и, не отпуская, нажмите обе кнопки TEMP▲ и TEMP▼ одновременно. Прибор перейдёт к режиму калибровки температуры того инструмента, который Вы выбрали для калибровки. На экране на 2 секунды будет показано сообщение “CAL”, а затем прибор предложит ввести температуру.

4. После этого один из разрядов на экране начнёт мигать, задайте температуру.

5. Нажмите кнопку VACUUM. На этом введение температуры завершено.

6. При успешной калибровке на экране прибора отобразится сообщение “OK”, и он вернётся в обычный режим работы.

При возникновении проблем с различными блоками прибора на экране отображаются сообщения об ошибке.

S - E Ошибка датчика: появляется при неисправности самого датчика или в цепи датчика. При этом питание от неисправного блока отключается.

H - E Ошибка нагревательного элемента: появляется при неисправности самого нагревательного элемента или неисправности в его цепи. При этом питание от неисправного блока отключается.

ERR Ошибка двигателя: появляется при неисправности нагнетателя воздуха или неисправности в его цепи.

Калибровку температуры у паяльной станции АКТАКОМ ASE-4313 нужно проводить всякий раз после замены пистолета для отпаивания, сопла или нагревательного элемента. Для проведения калибровки нужно просто ввести цифровое значение температуры в паяльную станцию.

Для калибровки используйте точный термометр.

Калибровка температуры защищена паролем.

Порядок действий таков:

1. Для выбранного инструмента задайте определённое значение температуры (например, 300 °С).
2. После стабилизации температуры измерьте её с помощью термометра и запишите показание.
3. В режиме отображения состояния только одного из инструментов нажмите TOOL1, TOOL2 или TOOL3 и, не отпуская, нажмите обе кнопки TEMP↑ и TEMP↓ одновременно. Паяльная станция перейдёт к режиму калибровки температуры того инструмента, который Вы выбрали для калибровки. На экране на 2 секунды будет показано сообщение “CAL”, а затем прибор предложит ввести температуру.
4. После этого один из разрядов на экране начнёт мигать, задайте температуру.
5. Нажмите кнопку VACUUM. На этом введение температуры завершено.
6. При успешной калибровке на экране паяльной станции отобразится сообщение “OK”, и она вернётся в обычный режим работы.
