Для загрузки программного обеспечения АКТАКОМ, а также за технической поддержкой программного обеспечения АКТАКОМ обращайтесь на сайт www.aktakom.ru.

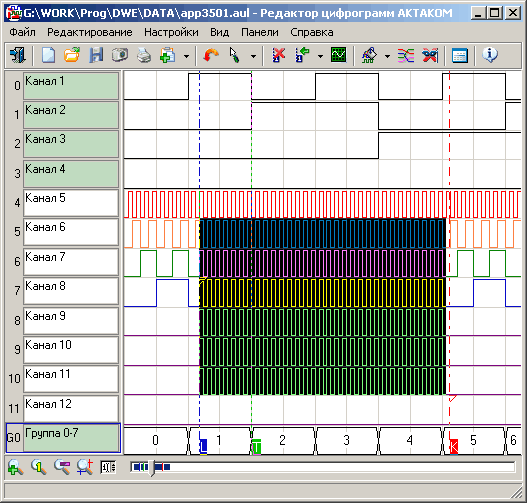

Приложение AKTAKOM Digital Waveform Editor предназначено для создания, редактирования и анализа 16-канальных логических сигналов (далее – цифрограмм). Программа разработана для использования совместно с программным обеспечением 16-канальных логических анализаторов (AKC-3166, ACK-4166…) и генераторов цифровых последовательностей (AHP-3516, AHP-3616) АКТАКОМ.

Программа «Редактор цифрограмм» позволяет:

загружать для просмотра и анализа цифрограммы, записанные программами логических анализаторов АКТАКОМ или самим редактором цифрограмм;
задавать длину обрабатываемой цифрограммы от 8 до 2095104 выборок;
автоматически заполнять выделенный участок цифрограммы стандартными цифровыми сигналами (Нуль, Единица, Фиксированная величина, Счетчик, Тактовый сигнал, Циклический сдвиг, Случайная величина);
автоматически заполнять выделенный участок цифрограммы стандартными аналоговыми сигналами (Синус, Меандр, Пила, Треугольник);
вручную редактировать цифрограмму на графике;
произвольным образом настраивать порядок следования каналов и накладывать битовые маски;
работать с представлением данных цифрограммы в виде текстовой таблицы с шестнадцатеричными числами;
обмениваться данными с внешними текстовыми или табличными процессорами (например, MS Excel).

Стандартная комплектация

Программное обеспечение в стандартной поставке не имеет физического носителя и может быть загружено на сайте www.aktakom.ru после регистрации прибора с указанием серийного номера.

Программное обеспечение распространяется по лицензии.

Для загрузки программного обеспечения нажмите кнопку «Загрузить» или перейдите в раздел «Техническая поддержка» -> «Загружаемые файлы для Вашего прибора АКТАКОМ», затем авторизуйтесь, указав свой логин и пароль. Если Вы ранее не регистрировались на сайте www.aktakom.ru, пройдите по ссылке «Зарегистрироваться» и укажите все необходимые данные.

Затем выберите из списка Ваш прибор АКТАКОМ и введите его серийный номер. ВНИМАНИЕ! Серийный номер необходимо вводить в точности, как он указан на приборе, со всеми буквами, цифрами и другими знаками. Далее потребуется зарегистрировать Ваш продукт АКТАКОМ, если Вы не сделали этого ранее, и принять условия Лицензионного Договора, после чего Вам будут предоставлены ссылки для загрузки программного обеспечения.

Чтобы начать загрузку, просто нажмите кнопку «Загрузить» и выберите папку, в которую нужно сохранить загружаемый файл. Если загружаемый файл имеет расширение zip, перед установкой программного обеспечения файл необходимо распаковать.

Для загрузки приобретенного программного обеспечения Вам потребуется ввести код загрузки программного обеспечения (это, своего рода, пароль, позволяющий загрузить программное обеспечение АКТАКОМ с сайта www.aktakom.ru). Код загрузки будет передан Вам после оплаты счета и оформления товаро-сопроводительных документов в соответствии с действующим законодательством.

Рекомендуется своевременно сделать резервную копию полученных файлов. В случае утраты программного обеспечения (по любой причине) или кода загрузки повторная поставка осуществляется за дополнительную плату.

Программное обеспечение может быть поставлено на физическом носителе (компакт-диске). Запись программного обеспечения на носитель (компакт диск) и его доставка осуществляются за дополнительную плату.

Совместимые приборы

Совместимые операционные системы

Статьи, публикации

Работа с цифрограммами в программном обеспечении АКТАКОМ
Всем известно, что результатом осциллографических измерений является осциллограмма. Логическим анализаторам не так повезло, и у получаемого в результате их измерений массива цифровых данных нет общепринятого названия. Иногда применяются такие названия, как «цифровой сигнал» или «датаграмма», но они либо имеют слишком широкое значение, либо уже закрепились за другими конкретными техническими процессами. Автор статьи предлагает использовать термин "цифрограмма" для обозначения данных, представляющих собой таблицу изменений во времени значений нескольких логических каналов...
Применение генератора цифровых последовательностей АКТАКОМ АНР-3616 для имитации переходных процессов при механической коммутации электрических цепей
При разработке релейных и иных устройств механической коммутации электрических цепей часто возникает необходимость предусмотреть отрицательное влияние переходных процессов при механическом переключении — так называемого «дребезга контактов». Часто задача осложняется большими временами импульсов — до 0,5 сек, длительностью процесса в несколько секунд и невозможностью проведения исследований в непосредственной близости к коммутирующему оборудованию. В этом случае удобно использовать устройство, имитирующее характерную для «дребезга» последовательность импульсов. Данная задача решается с использованием генератора паттернов АКТАКОМ АНР-3616.
