ASB Aktakom Switch Box Программа коммутатора

Для загрузки программного обеспечения АКТАКОМ, а также за технической поддержкой программного обеспечения АКТАКОМ обращайтесь на сайт www.aktakom.ru.

Программа AKTAKOM Switch Box осуществляет удалённое управление матричными коммутаторами моделей AEE-20XX.

Для работы необходимо выбрать модель подключённого прибора командой Модель прибора в панели Настроек во вкладке Подключение, затем выбрать нужный экземпляр устройства и подключиться к нему.

Ручное управление доступно из главного окна программы, а для использования возможности автоматического управления по заранее заданному закону воспользуйтесь вкладкой Программа.

В программе разъёмы X считаются входами, а разъёмы Y - выходами коммутатора. Никаких принципиальных ограничений на направление сигналов эти названия не накладывают, более того, пользователь может произвольно задать названия для всех разъёмов прибора.

Пользовательский интерфейс программы состоит из набора рабочих панелей (окон). Каждая панель содержит набор управляющих элементов (УЭ), позволяющих пользователю влиять на работу программы, и индикаторов, отображающих необходимую информацию. В отличие от УЭ, на индикаторы пользователь непосредственно влиять не может. Большинство этих элементов являются частью стандартного интерфейса Windows и не требуют специальных пояснений по использованию.

Главное окно

Описание элементов управления (УЭ) и индикаторов:

• Кнопочная панель вверху окна служит для быстрого вызова некоторых команд главного меню программы. Вкладки Состояние, Программа и Настройки служат для отображения текущего состояния коммутатора, управления программным режимом работы и настройками приложения. Названия каналов на вкладке Состояние могут быть заданы пользователем. Для этого просто щёлкните по названию левой кнопкой мыши и введите собственное название для входа или выхода.
• Бокс Управление содержит наглядные элементы для выбора состояния коммутатора.
• Блок Настройки безопасности позволяет пользователю задавать запрещённые и разрешённые состояния коммутации.

Ручное управление

Этот блок содержит элементы, позволяющие вручную управлять параметрами прибора в выбранном режиме.

Здесь схематично изображена матрица реле коммутатора, причём в зависимости от модели подключённого прибора некоторые реле могут на схеме отсутствовать.

Отметьте галочками те реле, которые необходимо замкнуть и наоборот, снимите метки с тех реле, которые должны быть разомкнуты. Если при этом включена кнопка разрешения передачи команд управления в прибор (на иллюстрации большая кнопка внизу слева в зелёной рамочке), то коммутатор немедленно будет принимать выбранное вами состояние. Если кнопка выключена (значок "стоп" в красной рамочке), то вы можете не торопясь полностью выставить нужное состояние, и затем, включив кнопку разрешения управления, сразу переключить все реле прибора.

При передаче команд управления в прибор проверяются настройки безопасности, при попытке установить коммутатор в запрещённое состояние команда не будет отправлена и появится сообщение о невозможности установки данного состояния.

Программное управление

Эта вкладка позволяет использовать режим работы прибора по заранее заданному списку команд.

Чтобы задать программу работы коммутатора (циклограмму), в блоке "Шаг" в поле "Время" введите значение времени, до которого должно удерживаться состояние коммутации, которое будет введено в поле "Код состояния". Код состояния - это битовая маска состояния релейной матрицы, записывается в виде шестнадцатеричного двухбайтового числа. Для того, чтобы установить код состояния более наглядным образом, вы можете воспользоваться блоком ручного управления.

Для этого выключите кнопку разрешения управления, установите нужное состояние схемы, затем нажмите в блоке "Шаг" кнопку "Установить" - для редактируемого шага циклограммы будет установлен код выбранного состояния. Нажав кнопку "Показать" вы можете наоборот отобразить на схеме установленный код, при этом кнопка разрешения управления автоматически выключится.

Закончив редактирование шага, добавьте его в циклограмму кнопкой "Добавить/изменить шаг" (верхняя зелёная кнопка справа в блоке Шаг, со значком плюс для нового шага или галочкой для исправления старого шага). Описание шага появится в таблице справа.

Если вам нужно удалить шаг из циклограммы, выделите щелчком мыши его строку в таблице и нажмите кнопку "Удалить шаг" (синяя кнопка с минусом). Выделив шаг в таблице вы также выводите его для редактирования в блок "Шаг". Вы можете внести изменения в заданное состояние и сохранить изменённый шаг кнопкой "Добавить/изменить шаг".

Нижняя красная кнопка с крестом полностью очищает циклограмму, удаляя все шаги.

В блоке "Программа" установите количество повторений циклограммы при выполнении в поле Счёт. Если ввести в это поле ноль, то циклограмма будет повторяться бесконечно, до ручного выключения.

Кнопками внизу блока вы можете сохранить и загрузить циклограмму в файл, при этом можно добавить к ней пользовательский комментарий.

При задании циклограммы управления также, как и при ручном управлении, проверяются настройки безопасности, результат проверки отображается на панели внизу вкладки Программа. Если циклограмма содержит запрещённые состояния, то автоматическое выполнение циклограммы не будет включаться и появится сообщение о невозможности установки данного состояния. Пошаговое выполнение при этом возможно, но шаги с запрещёнными состояниями будут пропускаться и отмечаться в протоколе как ошибочные.

Для запуска циклограммы на выполнение перейдите на вкладку Выполнение и нажмите кнопку Старт (верхняя кнопка) для автоматического выполнения циклограммы или кнопку "Следующий шаг" (вторая сверху) для ручного выполнения в пошаговом режиме. Третья сверху кнопка - "Предыдущий шаг" возвращает выполнение циклограммы на шаг назад в пошаговом режиме. Нижняя кнопка - "Стоп" немедленно останавливает программу.

При выполнении программы создаётся протокол выполнения, который вы можете сохранить в файл или загрузить из файла с помощью всплывающего меню. Для вызова меню сделайте на протоколе щелчок правой кнопкой мыши.

График показывает диаграмму переключения входов и выходов. Настройка диаграммы возможна с помощью элементов вкладки Графика.

Настройки безопасности коммутатора

Блок Настройки безопасности позволяет управлять списком запрещённых состояний коммутации

Чтобы обезопасить себя от случайного включения недопустимых состояний коммутации, вы можете заранее занести их в список запрещённых. Тогда, даже если вы по ошибке попытаетесь установить прибор в такое состояние, программа отменить эту команду и сообщит Вам об ошибке.

Вы можете:

• запретить или разрешить соединять входы (разъёмы X) коммутатора;
• запретить или разрешить соединять выходы (разъёмы Y) коммутатора;
• зафиксировать положение отдельных реле;
• запретить или разрешить любое произвольное состояние коммутатора.

Для того, чтобы запретить конкретное состояние, выключите кнопку управления и выставите нужное сотояние на схеме ручного управления. Затем нажмите кнопку "Запретить" в блоке настроек безопасности. Чтобы разрешить ранее запрешённое состояние, таким же образом выставите нужное состояние и нажмите кнопку "Разрешить".

Кнопка "Очистить список разрешает все ранее запрещённые состояния.

Настройки

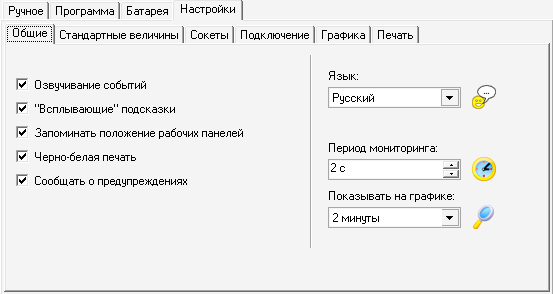

Вкладка общих настроек

Озвучивание событий - разрешить использовать звуковые сообщения программы (компьютер должен быть оснащен аудиосистемой). Не влияет на использование звука для стандартных сообщений Windows.

"Всплывающие" подсказки - использовать всплывающие подписи элементов пользовательского интерфейса программы. Если Вы хорошо знакомы с работой программы, мы рекомендуем отключить эту опцию, для ускорения работы программы и исключения визуальных помех.

Запоминать положение рабочих панелей - запоминать при выходе и восстанавливать при запуске программы положение рабочих панелей.

Черно-белая печать - оптимизировать при распечатке изображение основного графика для черно-белой печати. При использовании цветного принтера снимите эту метку.

Сообщать о предупреждениях - выводить предупрежения в сомнительных случаях. Если вы уже хорошо знакомы с работой приложения, можете выключить эту опцию.

Язык - выбрать язык пользовательского интерфейса программы. Дублирует соответствующие пункты главного меню программы.

Период мониторинга - установите с помощью этого УЭ время для цикла управления и опроса состояния прибора. Программа будет с указанной периодичностью опрашивать состояние прибора и посылать ему команды в режиме автоматического управления. Допустимый диапазон значений - от 0.1 с до 60 с.

Показывать на графике - задаёт горизонтальный масштаб отображения данных на графике (от 1 минуты до 1 часа).

Дополнительные настройки

С помощью вкладки Стандартные величины можно настроить стандартные величины для ручного управления прибором.

Вкладка Подключение позволяет выбрать модель и экземпляр прибора для работы.

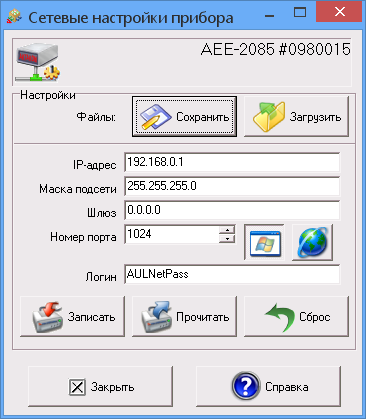

Для настройки сетевых адресов приборов воспользуйтесь вкладкой Сокеты и панелью Сетевых настроек.

На вкладке Графика располагаются элементы настройки цветовой схемы программы и другие параметры визуализации.

Вкладка Печать содержит элементы настройки печати протокола работы с прибором.

Работа в компьютерной сети

Данная версия программного обеспечения допускает работу в режиме "сервер-клиент" даже для приборов, не имеющих встроенного LAN-интерфейса: при этом само устройство физически подключается к компьютеру-серверу, а чтение данных возможно с любого компьютера сети. Для этого на сервере запускается отдельное приложение - "AKTAKOM AULNet сервер", входящее в комплект поставки данного ПО, которое служит передатчиком между локально подключенным устройством и подключенным клиентским приложением. Допустимо запускать клиентское приложение на том же компьютере, что и серверное. Приборы, оснащенные встроенным LAN-интерфейсом, могут подключаться к сети напрямую, без использования компьютера-сервера.

Для связи между удаленным прибором и программой управления используется технология AULNet, которая в качестве конечных точек сетевых коммуникаций использует TCP/IP-подмножество сокетов, знакомых как пользователям UNIX, так и пользователям Windows.

С точки зрения пользователя, обращение к инструменту в произвольной точке сети посредством AULNet практически не отличается от обращения к локальному инструменту. Единственное отличие: при вызове функции инициализации (в данной программе вызывается при команде подключиться к устройству) следует указать «полное имя» прибора.

Полное имя инструмента содержит его уникальный идентификатор (тип прибора и модели + серийный номер), способ физического подключения (тип системного драйвера, осуществляющего связь прибора с локальной ОС) и имя сервера. Части имени разделяются двойным двоеточием.

Данная программа полностью автоматизирует как работу со списком сокетов, так и процесс создания полных имён приборов. Однако, Вы можете задавать имя подключаемого устройства и вручную. Для этого ознакомьтесь с правилами ниже.

Синтаксис:

Треугольные скобки (<>) обозначают вводимые пользователем имена и параметры, квадратные ([]) – необязательные поля. Остальные символы должны использоваться без изменений. Вертикальная черта (|) разделяет альтернативные способы ввода параметров, «либо|либо».

[AULNET[<тип_интерфейса>]::[<сокет>::]]<имя_устройства>

где:

<тип_интерфейса> - одно из символических обозначений используемых в AUL интерфейсов, например: AUN (стандартный драйвер AUNUsb.sys), AUXPR (драйвер USB Xpress), AVCOM (виртуальный COM-порт), AEPP (драйвер параллельного EPP-порта).

<сокет><номер_сокета >|<параметры_сокета >

Указывает сокет, используемый для связи с устройством. Используется либо номер сокета, введенного ранее функциями работы со списком серверов, либо прямо описываются параметры сокета (см. далее). Номер сокета из списка указывается десятичным числом.

<параметры_сокета>@N<сервер>[@P<порт>][@T<таймаут>][@L<логин>]

@N<сервер> - доменное имя (DNS, не более 256 символов) либо IP-адрес сервера, к которому физически подключен инструмент. @P<порт> - номер порта сокета (десятичное число, по умолчанию - 1024). @T<таймаут> - величина таймаута для связи с сокетом (в миллисекундах, значение по умолчанию - 5000). @L<логин> - логин для подключения к серверу (не более 248 символов, по умолчанию используется строка AULNetPass).

Например: @Nwww.user123.aktakom.com@P1080@Llogin123

или: @N127.0.0.1@P1024

<имя_устройства><имя_модели>[ #<серийный номер>]

Имя AUL-устройства, составленное из имени модели (8 символов) и необязательного серийного номера (не более 16 символов), разделенных пробелом со знаком "диеза" - #. Например: AHP-3121 #2310768.

Подстановочные знаки и умолчания:

Некоторые части полного имени устройства могут быть опущены или заменены знаком звездочки - *.

Если полностью опущена часть AULNET, т.е. задано только имя_устройства, или опущен или является пустой строкой сокет, то устройство считается локальным и технология AULNET для связи с ним не используется.

Если опущено поле <тип_интерфейса>, то интерфейс выбирается по умолчанию в зависимости от указанной модели инструмента.

Если в поле <имя_устройства> не указан серийный номер, то делается попытка обращения к первому свободному устройству, пригодному для использования в качестве данной модели.

Если в качестве поля <сокет> использован символ ‹*›, выполняется поиск указанного устройства по всем серверам из списка серверов (список серверов задается специальными функциями).

Если в качестве поля <серийный номер> использован символ ‹*›, то делается попытка обращения к первому свободному устройству, точно соответствующему указанной модели.

Драйвера конкретных устройств могут дополнительно вводить умолчания для поддерживаемых инструментов.

Стандартная комплектация

Программное обеспечение в стандартной поставке не имеет физического носителя и может быть загружено на сайте www.aktakom.ru после регистрации прибора с указанием серийного номера.

Программное обеспечение распространяется по лицензии.

Для загрузки программного обеспечения нажмите кнопку «Загрузить» или перейдите в раздел «Техническая поддержка» -> «Загружаемые файлы для Вашего прибора АКТАКОМ», затем авторизуйтесь, указав свой логин и пароль. Если Вы ранее не регистрировались на сайте www.aktakom.ru, пройдите по ссылке «Зарегистрироваться» и укажите все необходимые данные.

Затем выберите из списка Ваш прибор АКТАКОМ и введите его серийный номер. ВНИМАНИЕ! Серийный номер необходимо вводить в точности, как он указан на приборе, со всеми буквами, цифрами и другими знаками. Далее потребуется зарегистрировать Ваш продукт АКТАКОМ, если Вы не сделали этого ранее, и принять условия Лицензионного Договора, после чего Вам будут предоставлены ссылки для загрузки программного обеспечения.

Чтобы начать загрузку, просто нажмите кнопку «Загрузить» и выберите папку, в которую нужно сохранить загружаемый файл. Если загружаемый файл имеет расширение zip, перед установкой программного обеспечения файл необходимо распаковать.

Для загрузки приобретенного программного обеспечения Вам потребуется ввести код загрузки программного обеспечения (это, своего рода, пароль, позволяющий загрузить программное обеспечение АКТАКОМ с сайта www.aktakom.ru). Код загрузки будет передан Вам после оплаты счета и оформления товаро-сопроводительных документов в соответствии с действующим законодательством.

Рекомендуется своевременно сделать резервную копию полученных файлов. В случае утраты программного обеспечения (по любой причине) или кода загрузки повторная поставка осуществляется за дополнительную плату.

Совместимые приборы

• 4-х канальный USB коммутатор ВЧ сигналов 1 линия на 4 выхода АЕЕ-2026
• Коммутатор USB одной ВЧ линии на 7 выходов АЕЕ-2028
• 4-х канальный USB коммутатор независимых ВЧ сигналов АЕЕ-2027
• 4 - канальный USB силовой коммутатор 1 линия на 4 выхода АЕЕ-2086
• 4-х канальный USB силовой коммутатор независимых линий АЕЕ-2087
• Коммутатор USB 1 силовой линии на 7 выходов АЕЕ-2088
• 4-х канальный USB матричный коммутатор ВЧ сигналов АЕЕ-2025
• 4-х канальный USB матричный коммутатор силовых линий АЕЕ-2085

Совместимые операционные системы

• Windows 7 x32
• Windows 7 x64
• Windows 8 x32
• Windows 8 x64
• Windows XP x32
• Windows XP x64
