НАЗНАЧЕНИЕ
Приложение предназначено для полнофункционального управления поддерживаемыми приборами, одновременно к программе могут быть подключены до 8 осциллографических модулей с максимальным числом каналов – 16, сбора данных измерений со всех подключённых каналов, их обработки, отображения и сохранения на компьютере.
СОВМЕСТИМОЕ ОБОРУДОВАНИЕ
Четырехканальные виртуальные цифровые запоминающие осциллографы АКТАКОМ ACK-3107, АСК-3107L, ACK- 3117, ACK-3174 или синхронизированные между собой несколько виртуальных двухканальных цифровых запоминающих осциллографов АКТАКОМ АСК-3102. Поддерживаются интерфейсы USB и LAN.
ВОЗМОЖНОСТИ
Приложение обеспечивает обнаружение и составление списка доступных к работе приборов, подключённых к компьютеру локально (по интерфейсу USB) или через сеть Ethernet/Internet; инициализацию и тестирование выбранных экземпляров приборов.
Приложение обеспечивает управление всеми параметрами, доступными для настройки этого типа аппаратуры (см. описание поддерживаемых приборов) и чтение данных покадровым (режим осциллографа) или непрерывным (режим самописца) способом. Собранные осциллограммы отображаются на основном и обзорном графиках, графики могут масштабироваться пользователем произвольно, стиль прорисовки графиков настраивается (точками, отрезками, сплайнами), для отображения доступны режимы персистенции и цифрового люминофора. Для ручных измерений по графику доступны два курсора и десять пользовательских меток, положения и интервалы для курсоров и меток отображаются в числовом виде в отдельном окне программы.
Поддерживается как режим осциллографа с последовательным сбором осциллограмм ограниченной длины, так и режим самописца с непрерывным сбором и отображением данных неограниченное время.
Приложение позволяет записывать данные осциллограмм в файлы в виде числовых данных или в виде картинки графика. Файлы с числовыми данными могут быть затем вновь загружены в приложение для просмотра и анализа. Поддерживается также печать данных измерений, печать может быть направлена на принтер или в графический файл.
Интерфейс
Программное обеспечение AKTAKOM Oscilloscope Pro Multichannel Edition имеет понятный и удобный интерфейс, который может настраиваться пользователем. Например, пользователь может выбрать внешний вид и цветовое оформление панелей прибора, цветовую схему для осциллограмм, язык панелей (русский или английский), включить и записать свой вариант звукового сопровождения событий и др.
К услугам пользователя — всплывающие подсказки, «прилипающие» панели (прилипшие панели располагаются вплотную друг к другу и перемещаются совместно, как одно окно).
Каждый режим работы осциллографа выполнен в виде отдельного окна, которые пользователь может располагать в удобном для себя участке экрана монитора.
Главное окно осциллографа — масштабируемое и может работать в полноэкранном режиме. В этом окне можно изменить масштаб, установить масштаб по области графика, ограниченной курсорами. Для того, чтобы пользователь мог иметь общее представление о характере информации полного буфера и выбрать нужную часть для подробного отображения, служит дополнительный обзорный отключаемый график в нижней части панели, индицирующий всегда полный буфер собранных данных.
Все настройки прибора можно сохранить в специальном конфигурационном файле, который при необходимости можно загрузить при следующем сеансе работы.
Автоматическая настройка на сигнал
По этой команде программа будет пытаться автоматически подобрать оптимальные для поданного сигнала настройки прибора — горизонтальную и вертикальную развертку и уровень синхронизации.
Длина осциллограммы
AKTAKOM Oscilloscope Pro Multichannel Edition может отображать сигнал как после момента срабатывания схемы запуска (послезапись), так и непосредственно до него (предзапись).
Предзапись т. е. задержка запуска относительно начала отображения сигнала — количество выборок, собираемых прибором перед переходом в режим ожидания события запуска. Допустимые значения: от 0 до 131071 (у АСК-3102 1М до 512К). Длина послезаписи — количество выборок, собираемых прибором после возникновения события запуска. Допустимые значения: от 0 до 131071 (у АСК-3102 1М до 512К).
Сумма значений задержки запуска и длины послезаписи (длина осциллограммы) дают общий размер буфера данных, который будет прочитан программой из прибора по окончании цикла измерений. При этом общий размер буфера данных не может превышать 131071 выборок на канал (у АСК-3102 1М до 512К).
ПО AKTAKOM Oscilloscope Pro Multichannel Edition позволяет пользователю произвольным образом устанавливать размеры предзаписи/послезаписи. Это очень удобно, т. к. позволяет не только видеть предысторию сигнала (до момента наступления условия синхронизации), но и в ряде случаев, не требующих подробной картинки, — экономить ресурсы компьютера и увеличивать частоту обновления картинки на мониторе осциллографа путем снижения размеров задействованной памяти.
Сохранение данных
Сохранения собранных осциллограмм используется универсальный текстовый формат CSV (Comma Separated Values), который может быть в дальнейшем открыт как самой программой осциллографа, так и любым текстовым редактором или процессором электронных таблиц. Перед массивом данных в файл записываются комментарий пользователя и настройки осциллографа, что позволяет привязать сохраненные данные к абсолютным величинам.
Кроме цифрового сохранения результатов измерений в форме текстового файла, возможно сохранение в файл уже готового изображения полученных сигналов. Вы можете сохранить изображение сигналов на графике в файл в формате BMP (Windows bitmap).
Сохраненное изображение затем можно загрузить в качестве фона графика для визуального сравнения сохраненных и новых сигналов.
Данные в режиме самописца записываются в наиболее экономичном двоичном формате.
В начале файла записывается комментарий пользователя, настройки осциллографа, далее пишутся данные по мере их поступления. При необходимости можно преобразовать двоичный файл в тот же текстовый формат «CSV», который используется при записи данных в файлы в обычном режиме.
При загрузке сохраненных данных, программа останавливает текущие измерения, восстанавливает сохраненные в файле настройки прибора и отображает данные осциллографа точно так же, как обычные измерения. Далее Вы можете проводить с ними любую доступную в программе обработку. Для просмотра файлов данных самописца используется встроенные программные средства, вызываемые с инструментальной панели самописца. С их помощью Вы можете запустить или остановить просмотр файла, перемещаться вручную по файлу и регулировать скорость его автоматической прокрутки.
Определение параметров сигнала
Пользователю AKTAKOM Oscilloscope Pro Multichannel Edition доступны курсорные измерения, с возможностью отображения разности между двумя курсорами.
Программа имеет выдающиеся возможности автоматического определения стандартных параметров импульсных сигналов. Вычисления параметров проводятся по указанному участку сигнала:
- Амплитуда
- Размах
- Положительный выброс (Определяется для каждого найденного периода и усредняется)
- Отрицательный выброс (Определяется для каждого найденного периода и усредняется)
- Медиана (Уровень, соответствующий половине разницы между основными верхним и нижним уровнями)
- Среднее (Уровень среднего арифметического значения по всем найденным на указанном участке периодам)
- Стандартная девиация (Корень из среднего квадратического отклонения от среднего значения по всем найденным на указанном участке периодам)
- Среднее квадратическое значение (СКЗ). (Среднее квадратическое значение по всем найденным на указанном участке периодам)
- Интервал (выб). (Отображение длины осциллограммы)
- Количество периодов (Количество полных периодов сигнала, ограничиваются растяжкой)
- Период (Время между соседними нечетными (например, первым и третьим, третьим и пятым и т. д.) переходами сигнала через уровень медианы. Определяется для каждого найденного периода и усредняется)
- Частота (Определяется, как величина, обратная периоду)
- Длительность импульса (Время от начала импульса (переход сигнала через уровень медианы на восходящем фронте) до его конца (переход сигнала через уровень медианы на нисходящем фронте). Определяется для каждого найденного периода и усредняется)
- Относительная длительность импульса (Отношение длины импульса к его периоду)
- Время нарастания (спада) Обозначен на рисунке как R (F). Время положительного (отрицательного) перехода. Время перехода определяется по уровням 10% и 90% амплитуды. Определяется для каждого найденного периода и усредняется.
Алгоритмы, используемые для определения параметров импульсов, могут использоваться для выполнения такой распространенной задачи, как выделение из отображаемого участка сигнала целого числа периодов.

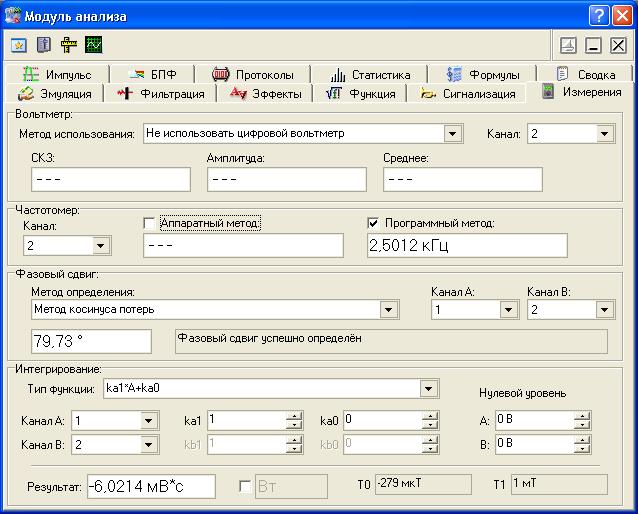

Измерение амплитуды, частоты и фазового сдвига
В программном обеспечении AKTAKOM Oscilloscope Pro Multichannel Edition существует возможность производить измерения амплитуды и частоты анализируемых сигналов. Так, например, измерения амплитуды сигнала проводятся по мгновенным значениям или по усредненным измерениям. Измерения частоты проводятся двумя способами: аппаратным и (или) программным методом.
В программе так же существует возможность автоматического вычисления фазового сдвига сигнала канала B относительно канала A. Для определения величины фазового сдвига в данной программе применены 3 метода: геометрический метод, формула косинуса угла потерь, позволяющая избежать грубых ошибок геометрических методов, возникающих из-за случайных помех, искажающих форму сигнала. (Мало того, в этом случае возможно определение сдвига фаз между сигналами абсолютно различной формы), а также спектральный метод, использующий БПФ. В последнем случае, сравнение фаз идет только по основной гармонике сигналов. Пользователь может выбрать любой из этих методов.

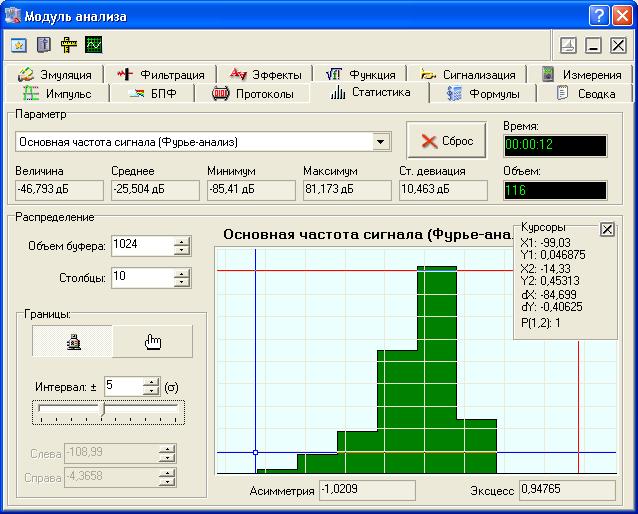

Статистические измерения
Для большего числа определяемых программой параметров имеется возможность проведения статистической обработки этой величины по времени (до трех одновременно обрабатываемых параметров). При каждом новом измерении новое значение выбранного параметра вносит соответствующие поправки в вычисляемые статистические величины.
- Среднее — среднее арифметическое по выборке. Сумма всех набранных значений деленная на их количество
- Максимум — максимальное значение в выборке
- Минимум — минимальное значение в выборке
- Ст. девиация — стандартная девиация, квадратный корень из среднего квадрата отклонения каждого из значений в выборке от среднего значения. Учтите, что здесь используется упрощенный накопительный алгоритм расчета девиации, не учитывающий изменения среднего значения. Это упрощение, как правило, приводит к небольшому занижению расчетного значения. Более строгий и точный алгоритм используется при построении гистограммы (см. ниже).
В программе предусмотрена возможность графического отображения распределения вероятности одного из обрабатываемых статистических параметров. Кроме того, есть возможность получить распределение измеренного значения сигнала в каждом дискрете по всему собранному буферу.
Гистограмма может работать в двух режимах. В первом — отображается распределение измеренной величины в той части буфера собранных данных, который в настоящий момент выводится на основном графике главной панели. Во втором — распределение строится по одному из параметров, обрабатываемых в панели статистики. В этом режиме для обрабатываемого параметра отводится дополнительный буфер для хранения последних 1000 измерений, при этом возникает возможность определения моментов распределения высоких порядков, что позволяет определять асимметрию и эксцесс. Кроме того, значение девиации также может быть вычислено точнее, чем приведено в панели статистики. Режим работы гистограммы зависит от положения кнопок. Параметр, по которому строится распределение вероятности, указывается в заголовке гистограммы.
В числовых полях панели гистограммы выводятся:
- X1 — x-координата (измеренные величины) по первому курсору
- Y1 — y-координата (количество найденных величин в распределении) по первому курсору
- DX — разность между 2 и 1 курсорами по оси x
- DY — разность между 2 и 1 курсорами по оси y
- P — вероятность попадания измеряемой величины в границы значений, обозначенные курсорами (по горизонтали)
- Среднее — среднее значение в распределении
- Девиация — стандартная девиация распределения
- Асимметрия — асимметрия распределения
- Эксцесс — эксцесс распределения

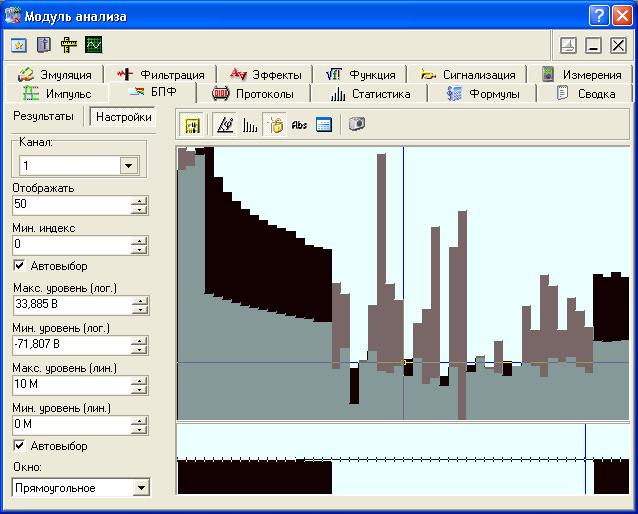

Спектральный анализ
Программа позволяет провести спектральный анализ выделенного участка сигнала. Для этого используются алгоритмы прямого и обратного быстрого преобразования Фурье (БПФ).
В режиме БПФ пользователь может видеть:
- Число точек дискретизации сигнала, по которым проводится преобразование.
- Число точек для преобразования после передискретизации (ближайшее сверху число — степень двойки).
- Передискретизация необходима для использования алгоритма быстрого преобразования.
- Осн. частота — основная частота сигнала. Определяется по максимальному модулю коэффициентов разложения.
- Коэфф. н. и. (%) — коэффициент нелинейных искажений в процентном выражении.
- Частота — частота, соответствующая точке спектра, отмеченной курсором.
- Уровень — уровень в точке спектра, отмеченной курсором, относительно максимума (принимается за 0 дБ).
- Мощ. фильтра (%) — мощность фильтра в процентном выражении. Отношение мощности пропускаемых фильтром гармоник к полной мощности сигнала.
Пользователь может установить число первых коэффициентов разложения, отображаемых на графике спектра. Это число не может быть больше половины базы.
График БПФ отображает спектр выбранного сигнала в логарифмической шкале «частота-амплитуда». По желанию пользователя может также отображаться фазо-частотная зависимость. Для измерений используется вертикальный курсор.
При включенном режиме преобразования Фурье Вы можете использовать возможность спектральной фильтрации сигнала. Суть его в том, что перед обратным преобразованием анализируемого сигнала Вы можете оставить в нем только те частоты, которые Вам нужны, и подавить нежелательные.
По желанию пользователя на графике может отображается фазо-частотная зависимость.

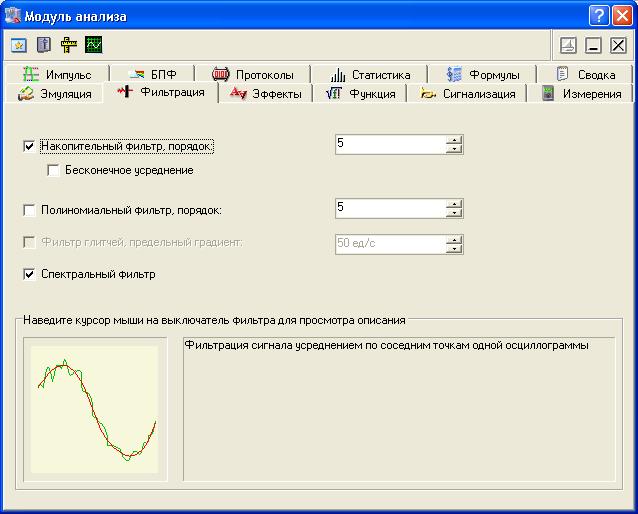

Цифровая фильтрация
Кроме аппаратной фильтрации сигнала в цепях запуска, не влияющей на результаты оцифровки сигнала, система обладает возможностями цифровой фильтрации измеренного сигнала. Эти функции реализованы на программном уровне и действуют только на отображение уже собранных данных. Включить и выключить фильтрацию можно с помощью панели цифровой фильтрации.
Простейшую фильтрацию обеспечивает алгоритм накопительного фильтра. Для каждой точки времени отображается среднее за указанное количество сборов значение сигнала. Таким образом, подавляются случайные шумовые составляющие сигнала. Для каждой точки времени отображается среднее за указанное количество сборов значение сигнала. Количество точек для усреднения задается пользователем в диапазоне от 0 до 50.
Полиномиальный фильтр не требует повторных измерений. Используется быстрый алгоритм многопроходного биноминального сглаживания. Количество проходов задается пользователем в диапазоне от 0 до 50. Резкие броски сигнала «размазываются» по ближним точкам, тем самым подавляются высокочастотные шумы. Может сильно искажать сигнал, имеющий «угловатую» форму. Включенный накопительный или полиномиальный фильтр действует на оба канала в выделенном временном диапазоне.
Большие возможности представляет использование спектрального фильтра. Для использования этой функции необходимо включить режим преобразования. В результате этого преобразования исследуемый сигнал представляется как суперпозиция гармонических колебаний с различными частотами, амплитудами и фазами. С помощью графических элементов панели Фурье-анализа пользователь может указать программе проводить обратное преобразование, предварительно удалив указанные компоненты сигнала. Спектральный фильтр будет действовать только на тот канал, для которого проводится быстрое преобразование Фурье.
Математическая обработка (специальные функции)
AKTAKOM Oscilloscope Pro Multichannel Edition имеет мощные математические средства для обработки собранных данных «на лету».
На основной график главной панели, помимо осциллограмм по обоим каналам можно выводить математические функции от них:
- Сумма (разность, отношение, произведение) каналов A и B — Для каждой точки времени вычисляется указанная арифметическая операция между соответствующими значениями каналов A и B.
- Среднее геометрическое каналов A и B — Для каждой точки времени вычисляется квадратный корень из произведения соответствующих значений каналов A и B.
- Производная выбранного канала — Отображаются результаты дискретного дифференцирования выбранного канала.
- Интеграл выбранного канала — Вычисляется определенный интеграл для выбранного канала. В качестве аддитивной постоянной выбирается среднее значение сигнала в отображаемой области.
- Интеграл произведения каналов — Вычисляется определенный интеграл для произведения каналов. В качестве аддитивной постоянной выбирается среднее значение произведения сигналов в отображаемой области.
- Корреляция каналов A и B — Находит корреляцию массивов данных каналов А и В.
- Передаточная функция канала A к B — Передаточная функция - отношение лапласовских изображений двух функций. В программе для вычисления передаточной функции используется преобразование Фурье, как частный случай преобразования Лапласа, т. к. результаты этих преобразований, в общем случае, являются комплексными, для отображения на графике используются модули результатов. Вывод осуществляется в логарифмической шкале.
Режим мультиналожения
В программе предусмотрена возможность симуляции режима послесвечения аналогового осциллографа. Для этого при перерисовке основного графика новыми сигналами предыдущие не затираются, а гаснут постепенно, теряя яркость с каждым последующим обновлением экрана, полностью исчезая за 7 «проходов луча».
Режим (безбумажного) самописца
Режим самописца качественно отличается от обычных режимов осциллографа тем, что чтение данных из прибора и их отображение производится в реальном времени, без остановки процесса измерений. При этом изменяются доступные скорости разверток. Регистрируемые данные отображаются на основном графике главной панели, а не на панели самописца.
Обработка данных самописца ничем не отличается от измерений в обычных режимах. Так же в режиме самописца доступна функция аварийной сигнализации.
Эмуляция сигнала
Для работы программы в отсутствии реального прибора (с тестовыми или учебными целями) можно воспользоваться функцией эмулятора сигналов. Программа будет работать так, как будто к ней подключен реальный осциллограф, на входы которого подается периодически повторяющийся заданный Вами сигнал.
Пользователь может:
- Выбрать один из стандартных сигналов из выпадающего списка «Предопределенные формы».
- Задать сигнал в виде математической формулы в строке «Функция».
- Просто нарисовать нужную форму мышкой на графике.
Приложение позволяет пользователю вручную настроить цвета элементов графика и толщину линий осциллограмм или загрузить эти настройки из ранее сохранённых файлов цветовых схем. Размер, расположение и прозрачность всех окон приложения также могут настраиваться пользователем.
Приложение позволяет пользователю вручную настроить цвета элементов графика и толщину линий осциллограмм или загрузить эти настройки из ранее сохранённых файлов цветовых схем. Осциллограммы каналов могут отображаться на графике, используя либо всю его высоту, либо каждый канал может отображаться в отдельной дорожке (режим «шлейфового осциллографа»). Размер, расположение и прозрачность всех окон приложения также могут настраиваться пользователем. Все настройки программы могут быть записаны в файл конфигурации и затем загружены.
Стандартная комплектация
Программное обеспечение в стандартной поставке не имеет физического носителя и может быть загружено на сайте www.aktakom.ru после регистрации прибора с указанием серийного номера.
Программное обеспечение распространяется по лицензии.
Для загрузки программного обеспечения нажмите кнопку «Загрузить» или перейдите в раздел «Техническая поддержка» -> «Загружаемые файлы для Вашего прибора АКТАКОМ», затем авторизуйтесь, указав свой логин и пароль. Если Вы ранее не регистрировались на сайте www.aktakom.ru, пройдите по ссылке «Зарегистрироваться» и укажите все необходимые данные.
Затем выберите из списка Ваш прибор АКТАКОМ и введите его серийный номер. ВНИМАНИЕ! Серийный номер необходимо вводить в точности, как он указан на приборе, со всеми буквами, цифрами и другими знаками. Далее потребуется зарегистрировать Ваш продукт АКТАКОМ, если Вы не сделали этого ранее, и принять условия Лицензионного Договора, после чего Вам будут предоставлены ссылки для загрузки программного обеспечения.
Чтобы начать загрузку, просто нажмите кнопку «Загрузить» и выберите папку, в которую нужно сохранить загружаемый файл. Если загружаемый файл имеет расширение zip, перед установкой программного обеспечения файл необходимо распаковать.
Для загрузки приобретенного программного обеспечения Вам потребуется ввести код загрузки программного обеспечения (это, своего рода, пароль, позволяющий загрузить программное обеспечение АКТАКОМ с сайта www.aktakom.ru). Код загрузки будет передан Вам после оплаты счета и оформления товаро-сопроводительных документов в соответствии с действующим законодательством.
Рекомендуется своевременно сделать резервную копию полученных файлов. В случае утраты программного обеспечения (по любой причине) или кода загрузки повторная поставка осуществляется за дополнительную плату.
Программное обеспечение может быть поставлено на физическом носителе
(компакт-диске). Запись программного обеспечения на носитель (компакт
диск) и его доставка осуществляются за дополнительную плату.
Совместимые приборы
Совместимые операционные системы
- Windows 7 x32
- Windows 7 x64
- Windows 8 x32
- Windows 8 x64
- Windows 8.1 x32
- Windows 8.1 x64
- Windows 10 x32 (до версии 1709)
- Windows 10 x64 (до версии 1709)
- Windows XP x32
- Windows Vista
Дополнительные иллюстрации

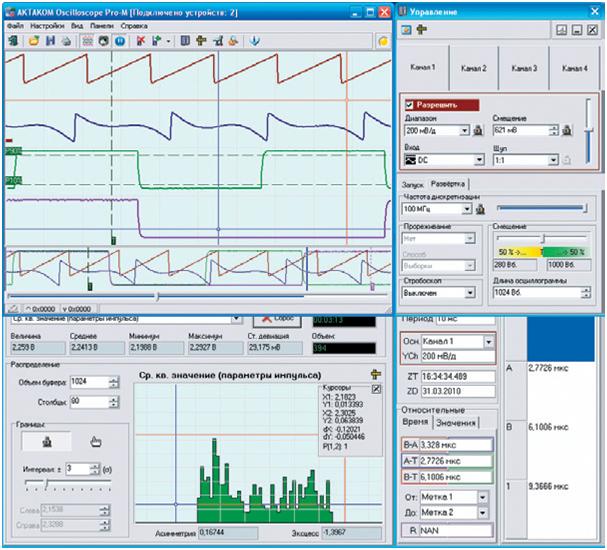

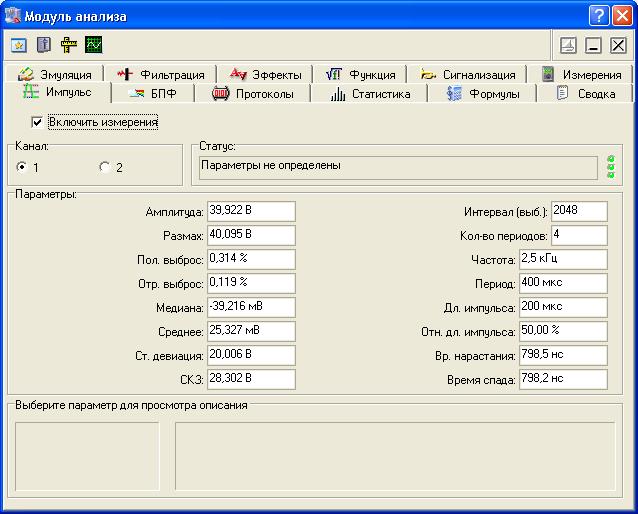

AOP Multichannel Edition Программное обеспечение многоканальных осциллографов - Измерение параметров импульса и статистика
Увеличить

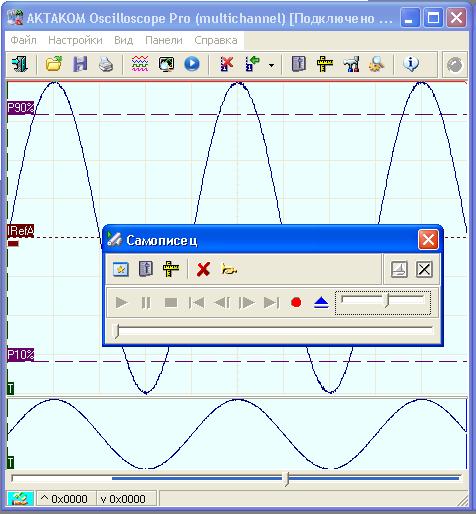

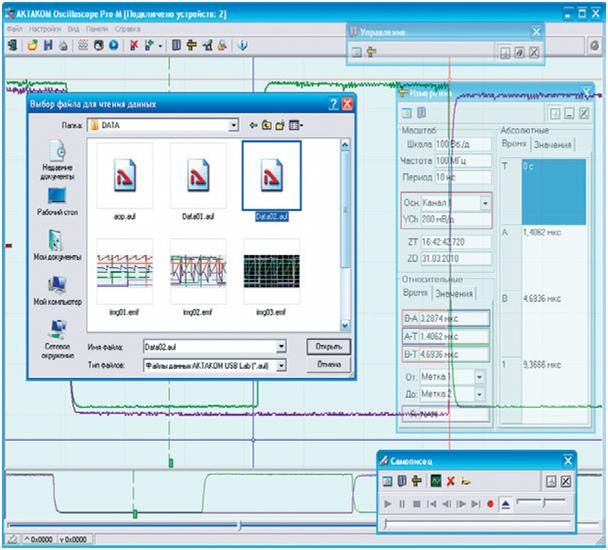

AOP Multichannel Edition Программное обеспечение многоканальных осциллографов - Чтение файла самописца и полупрозрачная панель измерений
Увеличить

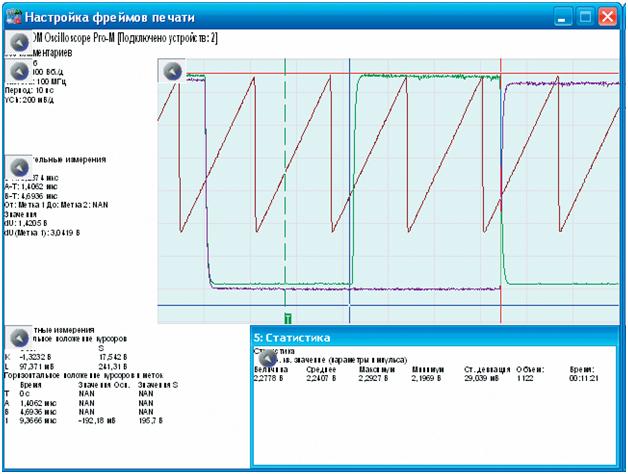

AOP Multichannel Edition Программное обеспечение многоканальных осциллографов - Настройка фреймов печати
Увеличить

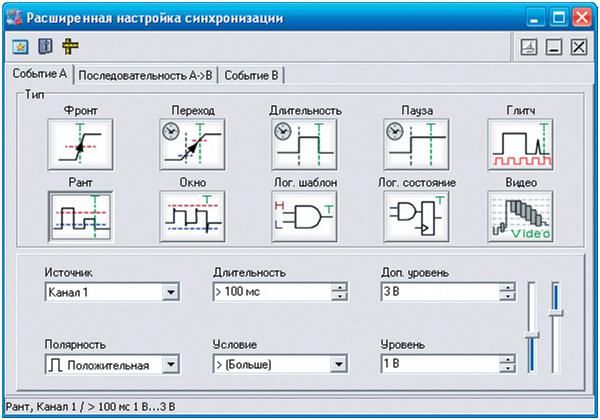

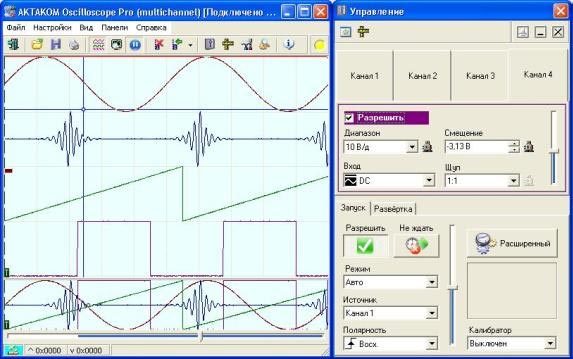

AOP Multichannel Edition Программное обеспечение многоканальных осциллографов - Панель расширенной настройки синхронизации
