Новые четырехканальные осциллографы Актаком серии ADS-6000

24.10.2017

Инновационная серия многофункциональных цифровых осциллографов Актаком ADS-6000 пополнилась новыми моделями.

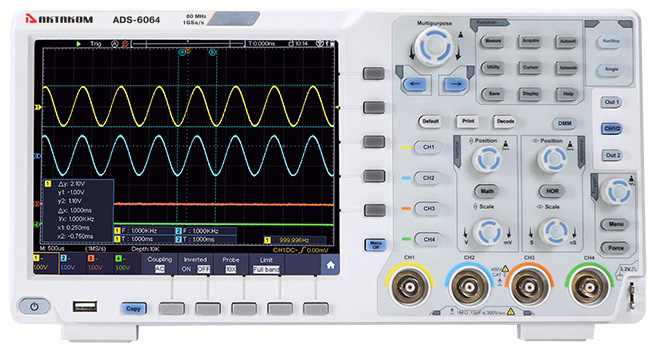

Представляем новые четырехканальные осциллографы Актаком ADS-6064 и ADS-6104.



Новые осциллографы имеют полосу пропускания до 60 МГц (ADS-6064) и 100 МГц (ADS-6104), глубину записи до 40 миллионов точек и скорость захвата осциллограмм до 45000 осц/сек. Как и все осциллографы серии ADS-6000 функциональность новых моделей может быть расширена за счет установки дополнительных опций (при предварительном заказе).
Таким образом, в одном корпусе могут сочетаться несколько приборов:

• цифровой осциллограф;
• анализатор протоколов (I2C, SPI, RS232, CAN):

• ADS-6000DEC - опция декодирования I2C/SPI/RS232

• ADS-6000CAN - опция декодирования CAN
• цифровой мультиметр (4000 отсчетов):
• ADS-6000DMM - опция встроенного мультиметра
• универсальный генератор сигналов:
• ADS-6000FG2 - опция встроенного генератора (2 канала, 25 МГц)

Кроме того, в осциллограф Актаком серии ADS-6xxx может быть установлен:

• VGA и AV выход (опция ADS-6000VGA);
• батарейное питание (XDS батарея)

Следует отметить, что в отличие от двухканальных моделей в ADS-6064 и ADS-6104 можно заказать только одну модификацию генератора сигнала - ADS-6000FG2 (опция встроенного генератора 2 канала, 25 МГц), в то время, как у двухканальных моделей таких вариантов четыре. Кроме того, сенсорный IPS дисплей с разрешением 1024 x 768 точек входит в штатную комплектацию.

Краткая сводная таблица с характеристиками новых моделей приведена ниже

Функциональность	ADS-6064	ADS-6104
Кол-во каналов	4
Полоса пропускания	60 МГц	100 МГц
Макс. дискретизация	1 Гвыб/сек	1 Гвыб/с
Разрешение АЦП	8
Максимальная глубина записи	40 М точек
Скорость захвата осциллограмм	45 000 осц/сек	75 000 осц/сек
Горизонтальная развертка	2 нс/дел…1000 с/дел	2 нс/дел…1000 с/дел
Вертикальное отклонение	1 мВ/дел…10 В/дел
Тип запуска	фронт, импульс, видео, скорость нарастания, рант, окно, N фронт, логика; сигналы последовательных шин

В настоящее время четырехканальные модели выпускаются с вертикальным разрешением только 8 бит.Но уже скоро могут появиться четырехканальные модели с разрешением 14 бит.

Следите за нашими новостями!

Информация о поставщике:  АКТАКОМ
